AF0409A Serie 2-Kugel-Kolbenpumpen

  • 9:1-Verhältnis
  • Maximaler Durchfluss: 2,8 GPM (10,5 LPM)
  • Maximaler Flüssigkeitsdruck: 1.350 psi

Einfach vielseitig

Die 2-Kugel-Pumpen gehören zu den vielseitigsten Pumpen der ARO-Reihe. Sie eignen sich für Anwendungen vom einfachen Transfer bis zur Extrusion von Materialien mit niedriger bis mittlerer Viskosität bis zu 100.000 Centipoise (cPs) bei einer Flüssigkeitszufuhr von bis zu 68,6 l/min (18,1 gpm).


Anwendungen Vorteile von 2-Kugeln:

Sprühen: 2-Kugel-Pumpen liefern die konstante Fördermenge und den konstanten Druck, die für konsistente und effiziente Beschichtungsanwendungen erforderlich sind
Transfer& Zuführung: Je nach Modell erreichen einige 2-Kugel-Pumpen Fördermengen von bis zu 18,1 gpm und liefern zuverlässige Ergebnisse
Extrusion: 2-Kugel-Pumpen erzeugen den Druck für die Extrusion von niedrig- bis mittelviskosen Medien
Schmierung: ARO 2-Kugel-Pumpen bieten den Durchfluss und Druck, der für die Förderung von leichten Ölen und fettigen Schmiermitteln erforderlich ist
Hochdruckreinigung: ARO WashPump Packages sind tragbar und bieten die richtige Option für industrielle Reinigungsanwendungen


Materialvorteile von 2-Kugeln:

  • Scherempfindliche Materialien: ARO 2-Kugel-Pumpen minimieren die Reibungspunkte, um eine Scherung der Flüssigkeit zu verhindern, im Vergleich zu anderen ähnlichen Pumpentechnologien
  • Abrasive und hochfeste Materialien: ARO 2-Kugel-Pumpe minimiert Reibungspunkte und ermöglicht glatte Durchgänge zur Aufrechterhaltung der Flüssigkeitskonsistenz
  • Die optionale Keramikbeschichtung bietet einen noch besseren Schutz gegen stark abrasive Flüssigkeiten wie Farbe und glasgefüllte Versiegelung

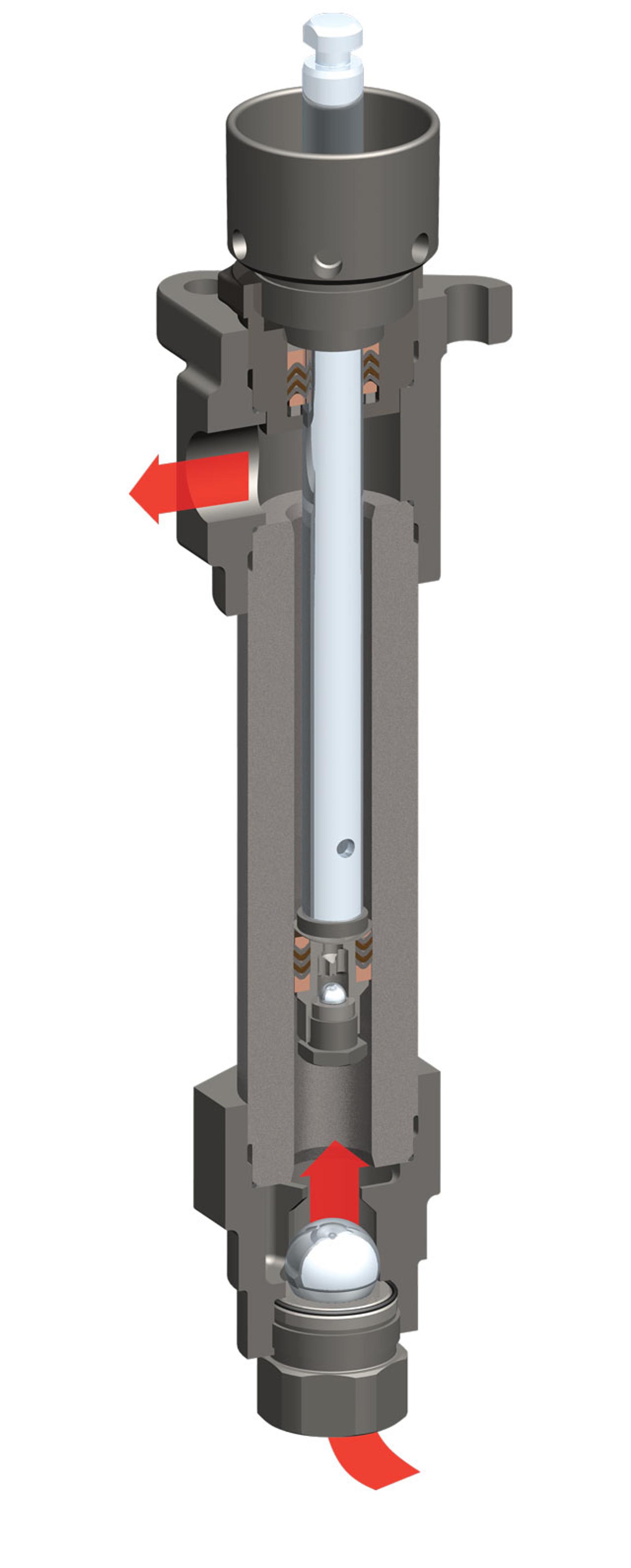

AF0409A Kolbenpumpe Flussrichtungen

Pumpenmodell**

Material der Unterpumpe

Container-Eignung

Werkstoff des Kolbens

Obere Packungen

Untere Packungen

Unterpumpenmodell

Pumpen-Service-Kit

AF0409C11FF22

316 Edelstahl

5 Gallone

316 Edelstahl

UHMW-PE

UHMW-PE

1875C11FF22

K18755C11FF20

AF0409C11FF29

316 Edelstahl

5 Gallone

Edelstahl

Keramisch beschichtet

UHMW-PE

UHMW-PE

1875C11FF29

AF0409C11SS22

316 Edelstahl

5 Gallone

316 Edelstahl

Keramisch beschichtetes Rohr

Unbehandeltes PTFE

Unbehandeltes PTFE

1875C11SS22

AF0409C11VF2E

316 Edelstahl

5 Gallone

316 Edelstahl

Keramisch beschichtetes Rohr

Viton

UHMW-PE

1875C11VF2E

AF0409C11VF29

316 Edelstahl

5 Gallone

Edelstahl

Keramisch beschichtet

Viton

UHMW-PE

1875C11VF29

AF0409C51SS22

316 Edelstahl

55 Gallone

316 Edelstahl

Unbehandeltes PTFE

Unbehandeltes PTFE

1875C51SS22

K18755C11SS20

Ratio

9:1

Hub

4” (10.2 cm)

Material Einlass

Abmessungen

Material Auslass

3/4" NPT(F)

Lufteinlass (weiblich)

1/2" NPT(F)

Lufteingangsdruckbereich psi (bar)

0 - 150 (0 - 10.3)

Flüssigkeitsdruckbereich psi (bar)

0 -1350 (0 - 93.1)

Max. Zyklen/Minute

600

Hubraum/Zyklus cu in (cm3)

11.0 (180.2)

Zyklen/Gal (L)

21 (5.5)

Durchfluss bei 60 Zyklen gpm (L/min)

2.8 (10.5)

Geräuschpegel bei 60 psi dBA

800

Gewicht kg (lb)

55 Gallonen Einheit: 49 (22.2)Ferngesteuerte Halterung: 35 (15.8)

A* in (mm)

61.74 (1568.25)

B in (mm)

38.53 (978.71)

Material Einlass

Eingetaucht -

Abmessungen

A* in (mm)

35.21 (894.33)

B in (mm)

12.00 (304.80)

Material Einlass

1-1/2" NPT -

Trommelabdeckung Rührwerk
Trommelabdeckung Rührwerk

Empfohlenes Zubehör

Extrusionspistolen
651533 Für Flüssigkeiten mit niedriger bis mittlerer Viskosität 1/4" NPS (M) Einlass
641523-1 Medienberührte Teile aus Edelstahl der Serie 300 mit PTFE-Dichtungen

Extrusionspistolen-Düsensätze
66541-6 Blende .063" (1,63 mm), 66541-9 Blende .093" (2,36 mm),
66541-2Blende .125" (3,17 mm)

Drehgelenk
636085 Gerade, 3/8" (M) x 3/8" (F) / Gewebe mit Neopren / 8.000 psi (552 bar) max

636088 Z-360°, 3/8" (M) x 3/8" (F) / Gewebe mit Neopren / 8.000 psi (552 bar) max

75364 Gerade, zur Verwendung mit Pistole 651533 / 1/4"-18 NPTF auf 1/4"-18 NPSM /
690 bar (10.000 psi) maximaler Arbeitsdruck

Material Filter
1/2" F (2) Eingang 1/2" F (1) Ausgang / 414 bar (6.000 psi) max. / 200 Mikron
651420-70 für Kohlenstoffstahl
651422-70 für Edelstahl

3/8" Flüssigkeitsdruckregler
651780-A3A-B Geregelt 400 - 1.250 psi (28 - 86 bar) /
3.000 psi (207 bar) max. Eingang / Edelstahl
651780-B1A-B Geregelt 400 - 1.250 psi (28 - 86 bar) /
3.000 psi (207 bar) max. eingang / Kohlenstoffstahl
651780-B1B-B Geregelt 1.000 - 3.000 psi (69 - 345 bar) /
6.000 psi (414 bar) max. Eingang / Kohlenstoffstahl
651780-B3R-B Geregelt 400 - 5.000 psi (28 - 345 bar) /
6.000 psi (414 bar) max. Eingang / Edelstahl

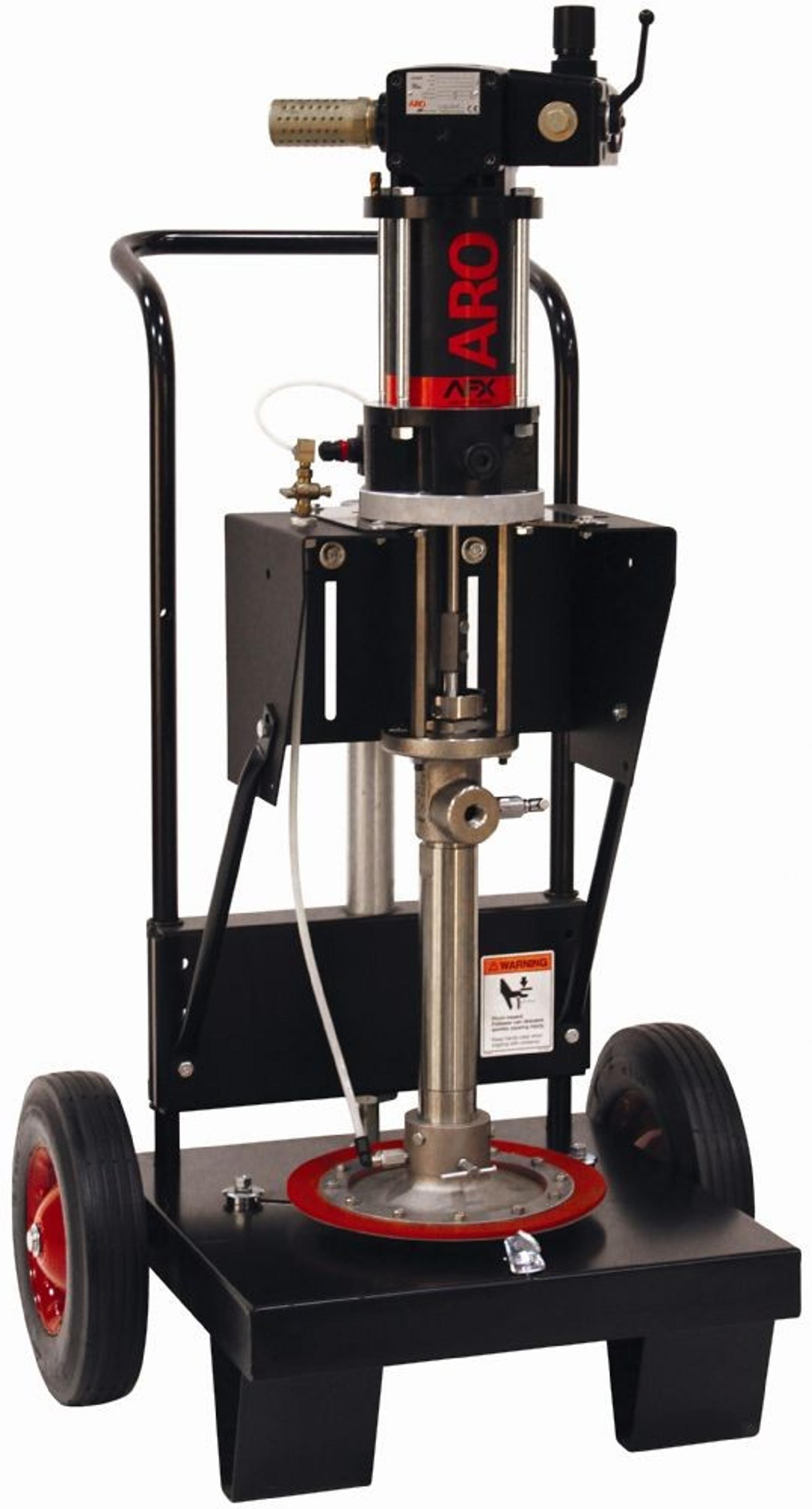

kolbenpumpe AF0412 Wagenhalterung
