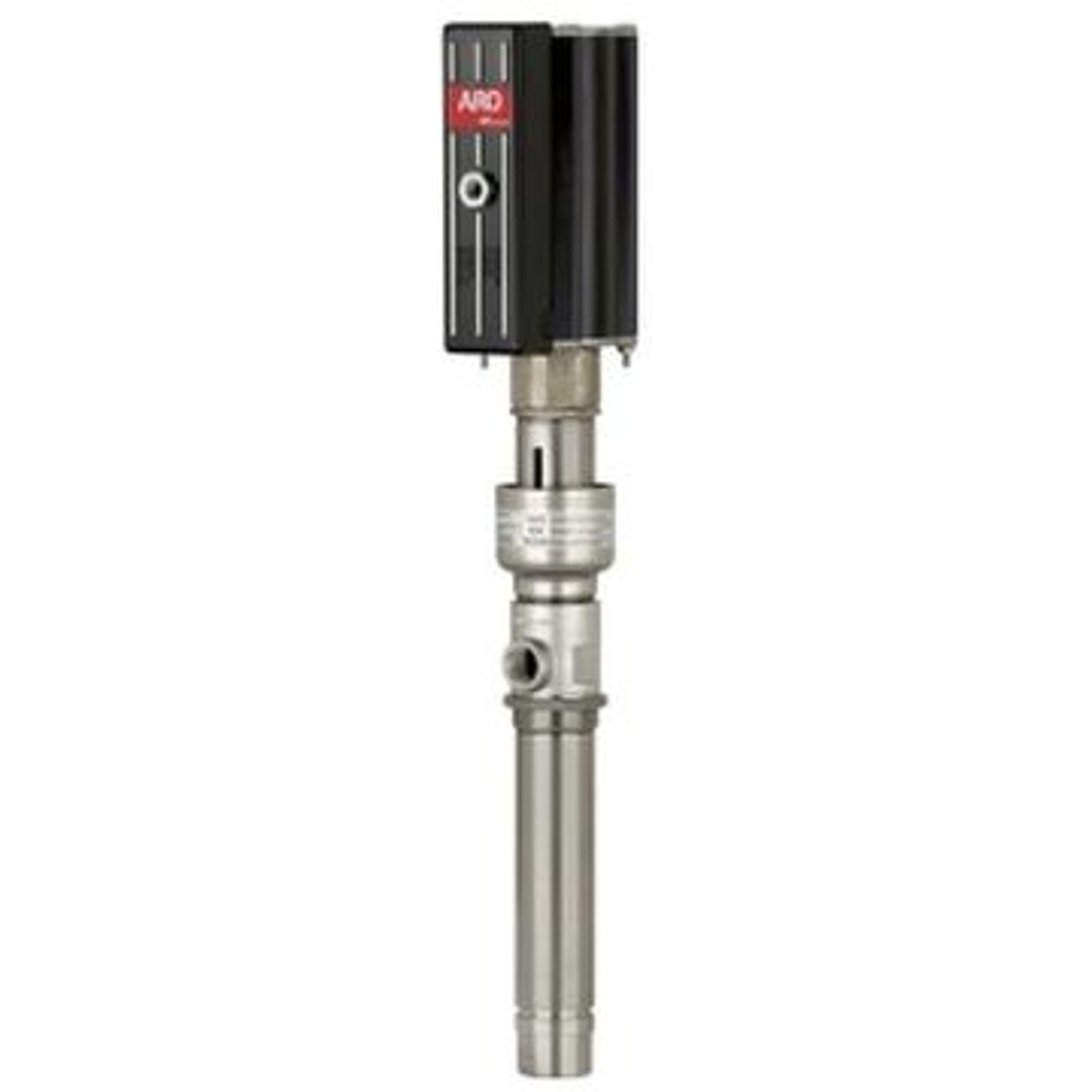

NM2304X-X1-X11 2-Kugel-Kolbenpumpe

  • 4:1-Verhältnis
  • 3'' Luftmotor
  • Maximaler Durchfluss: 2,1 GPM (8 LPM)
  • Maximaler Flüssigkeitsdruck: 600 psi

Einfach vielseitig

Die 2-Kugel-Pumpen gehören zu den vielseitigsten Pumpen der ARO®-Reihe. Sie eignen sich für Anwendungen vom einfachen Transfer bis zur Extrusion von Materialien mit niedriger bis mittlerer Viskosität bis zu 100.000 Centipoise (cPs) bei einer Flüssigkeitszufuhr von bis zu 18,1 gpm (68,6 L/min).

Anwendungen Vorteile von 2-Kugeln:

Sprühen: 2-Kugel-Pumpen liefern die konstante Fördermenge und den konstanten Druck, die für konsistente und effiziente Beschichtungsanwendungen erforderlich sindTransfer & Supply: Je nach Modell erreichen einige 2-Kugel-Pumpen Fördermengen von bis zu 18,1 gpm und liefern zuverlässige ErgebnisseExtrusion: 2-Kugel-Pumpen erzeugen den Druck für die Extrusion von niedrig- bis mittelviskosen MedienSchmierung: ARO® 2-Kugel-Pumpen bieten den Durchfluss und Druck, der für die Förderung von leichten Ölen und fetthaltigen Schmiermitteln erforderlich istHochdruckreinigung: ARO® WashPump Packages sind tragbar und bieten die richtige Option für industrielle Reinigungsanwendungen

Materialvorteile von 2-Kugeln:

  • Scherempfindliche Materialien: ARO® 2-Kugel-Pumpen minimieren die Reibungspunkte, um eine Scherung der Flüssigkeit zu verhindern, im Vergleich zu anderen ähnlichen Pumpentechnologien
  • Abrasive und hochfeste Materialien: ARO 2-Kugel-Pumpe minimiert Reibungspunkte und ermöglicht glatte Durchgänge zur Aufrechterhaltung der Flüssigkeitskonsistenz
  • Die optionale Keramikbeschichtung bietet einen noch besseren Schutz gegen stark abrasive Flüssigkeiten wie Farbe und glasgefüllte Versiegelung

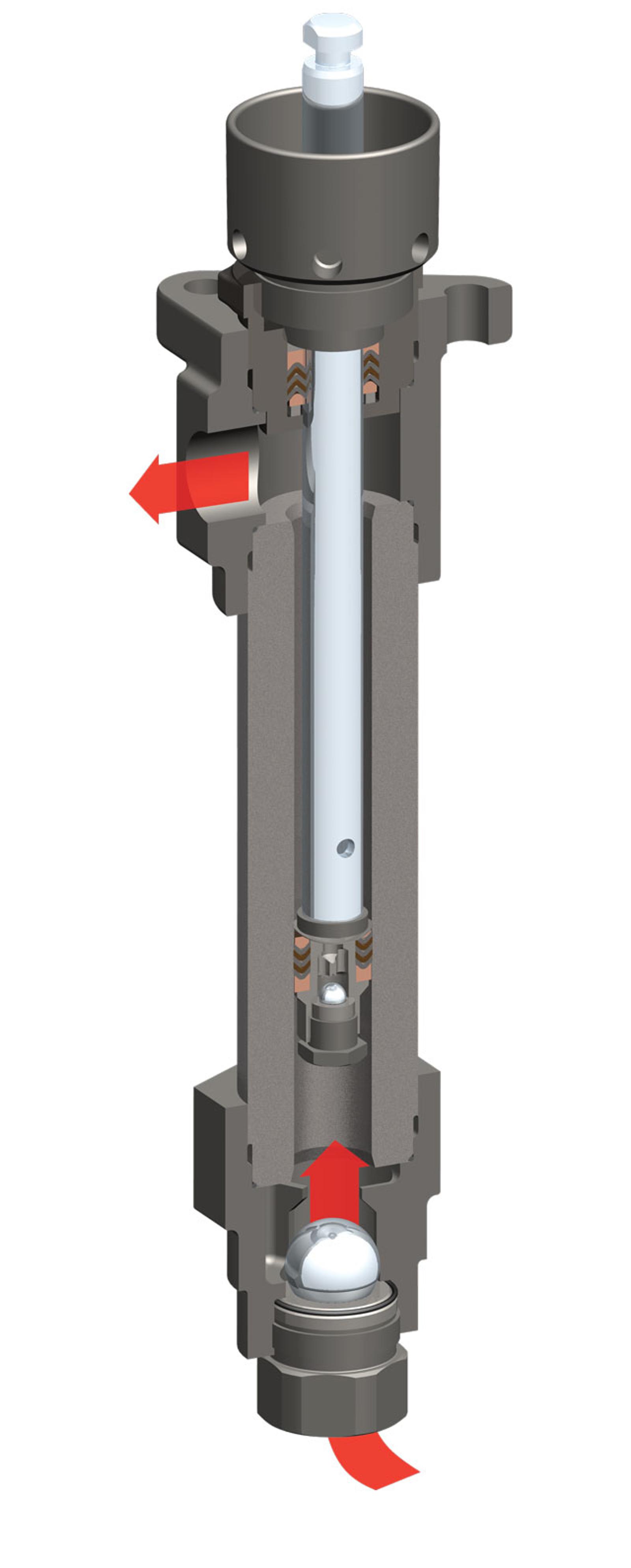

NM2304X-X1-X11 Piston Pumps Flow Direction

Pumpenmodell**

Material der Unterpumpe

Werkstoff des Kolbens

Obere Packungen

Untere Packungen

Material Einlass

Gewicht kg (lb)

Pumpen-

NM2304A-11-311

Unlegierter Stahl

Unlegierter Stahl

PTFE

PTFE

1.25" NPT(F)

32 (14.5)

637176

NM2304A-11-511

Unlegierter Stahl

Unlegierter Stahl

PTFE

PTFE

1.25" NPT(F)

32 (14.5)

637176

NM2304A-11-C11

Unlegierter Stahl

Unlegierter Stahl

UHMW-PE

UHMW-PE

1.25" NPT(F)

32 (14.5)

637228

NM2304A-41-311

Unlegierter Stahl

Unlegierter Stahl

PTFE

PTFE

Eingetaucht

46 (20.9)

637176

NM2304A-41-511

Unlegierter Stahl

Unlegierter Stahl

PTFE

PTFE

Eingetaucht

46 (20.9)

637176

NM2304A-41-C11

Unlegierter Stahl

Unlegierter Stahl

UHMW-PE

UHMW-PE

Eingetaucht

46 (20.9)

637228

NM2304A-81-311

Unlegierter Stahl

Edelstahl

PTFE

PTFE

1.25" NPT(F)

31.4 (14.3)

637176

NM2304A-91-311

Unlegierter Stahl

Edelstahl

PTFE

PTFE

Eingetaucht

45.4 (20.6)

637176

NM2304A-A1-311

Unlegierter Stahl

Edelstahl

PTFE

PTFE

Eingetaucht

31 (14.1)

637176

NM2304A-B1-311

Unlegierter Stahl

Edelstahl

PTFE

PTFE

1.25" NPT(F)

32 (14.5)

637176

NM2304B-11-311

316 Edelstahl

316 Edelstahl

PTFE

PTFE

1.25" NPT(F)

32 (14.5)

K1875C11SS00

NM2304B-11-31B

316 Edelstahl

316 Edelstahl

PTFE

PTFE

1.25" NPT(F)

32 (14.5)

K1875C11SS00

NM2304B-11-C11

316 Edelstahl

316 Edelstahl

UHMW-PE

UHMW-PE

1.25" NPT(F)

32 (14.5)

K1875C11FF00

NM2304B-11-C1B

316 Edelstahl

316 Edelstahl

UHMW-PE

UHMW-PE

1.25" NPT(F)

32 (14.5)

K1875C11FF00

NM2304B-11-W11

316 Edelstahl

316 Edelstahl

PTFE

PTFE

1.25" NPT(F)

32 (14.5)

K1875C11VS00

NM2304B-41-311

316 Edelstahl

316 Edelstahl

PTFE

PTFE

1.25" NPT(F)

46 (20.9)

K1875C11SS00

NM2304B-41-C11

316 Edelstahl

316 Edelstahl

UHMW-PE

UHMW-PE

1.25" NPT(F)

46 (20.9)

K1875C11FF00

Ratio

41

Hub

3

Material Einlass

1-1/4" NPT(F) oder eingetaucht

Material Auslass

3/4" NPT(F)

Lufteinlass (weiblich)

1/4" NPT(F)

Lufteingangsdruckbereich psi (bar)

0 - 150 (0 - 10.3)

Flüssigkeitsdruckbereich psi (bar)

0 - 600 (0 - 41.4)

Max. Zyklen/Minute

125

Hubraum/Zyklus cu in (cm3)

8.2 (134.3)

Zyklen/Gal (L)

28.2 (7.4)

Durchfluss bei 60 Zyklen gpm (L/min)

2.1 (8.0)

Geräuschpegel bei 60 psi dBA

85 @100 psi

Gewicht kg (lb)

32 (14.5) - 46 (20.9)

Modell

A in (mm)

B in (mm)

C in (mm)

NM2304A-11-X11

30.25 (768.5)

11.75 (297.7)

13.187 (334.2)

NM2304A-41-X11

55.625 (1413.0)

37.125 (942.2)

38.562 (978.7)

NM2304B-11-X11

28.125 (714.4)

9.718 (246.8)

11.096 (281.8)

NM2304B-41-X11

51.656 (1312.1)

33.25 (844.6)

34-5/8 (879.6)

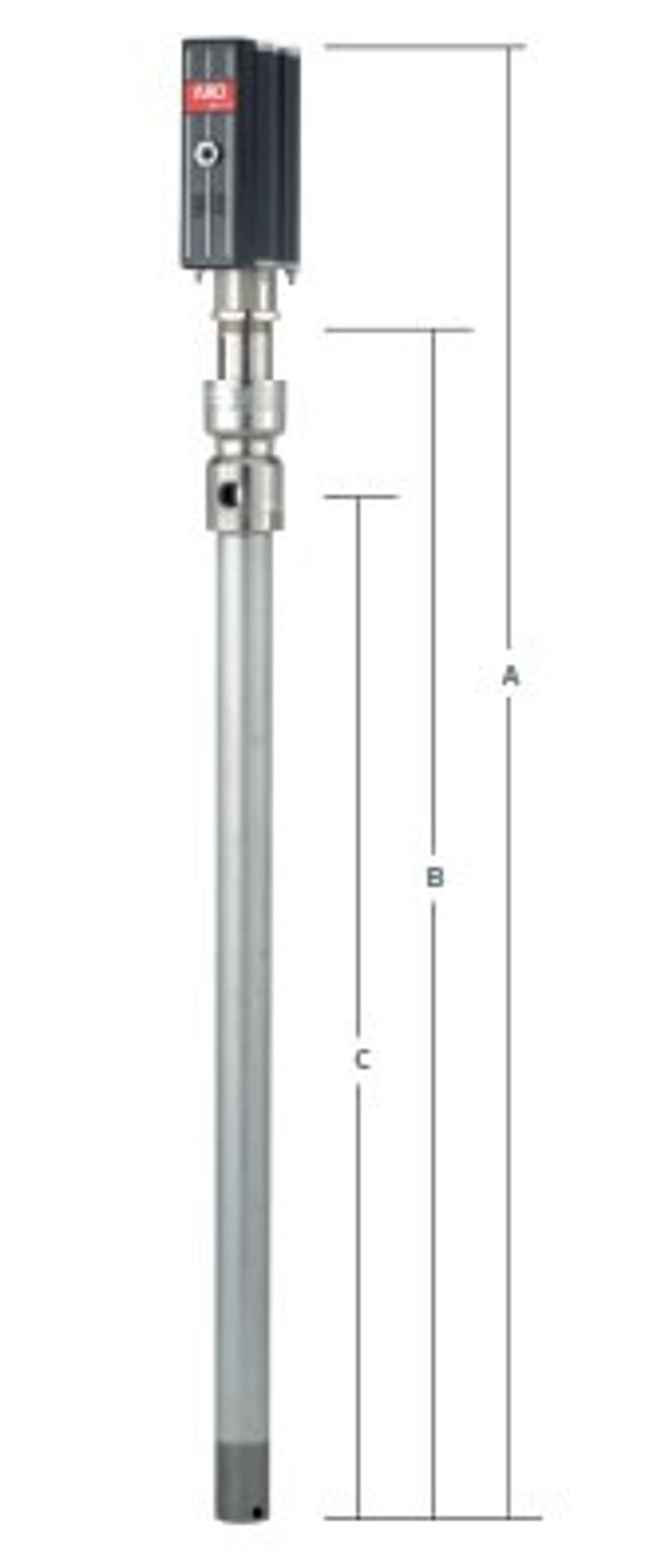

Wymiary pomp tłokowych NM2304X-X1-X11

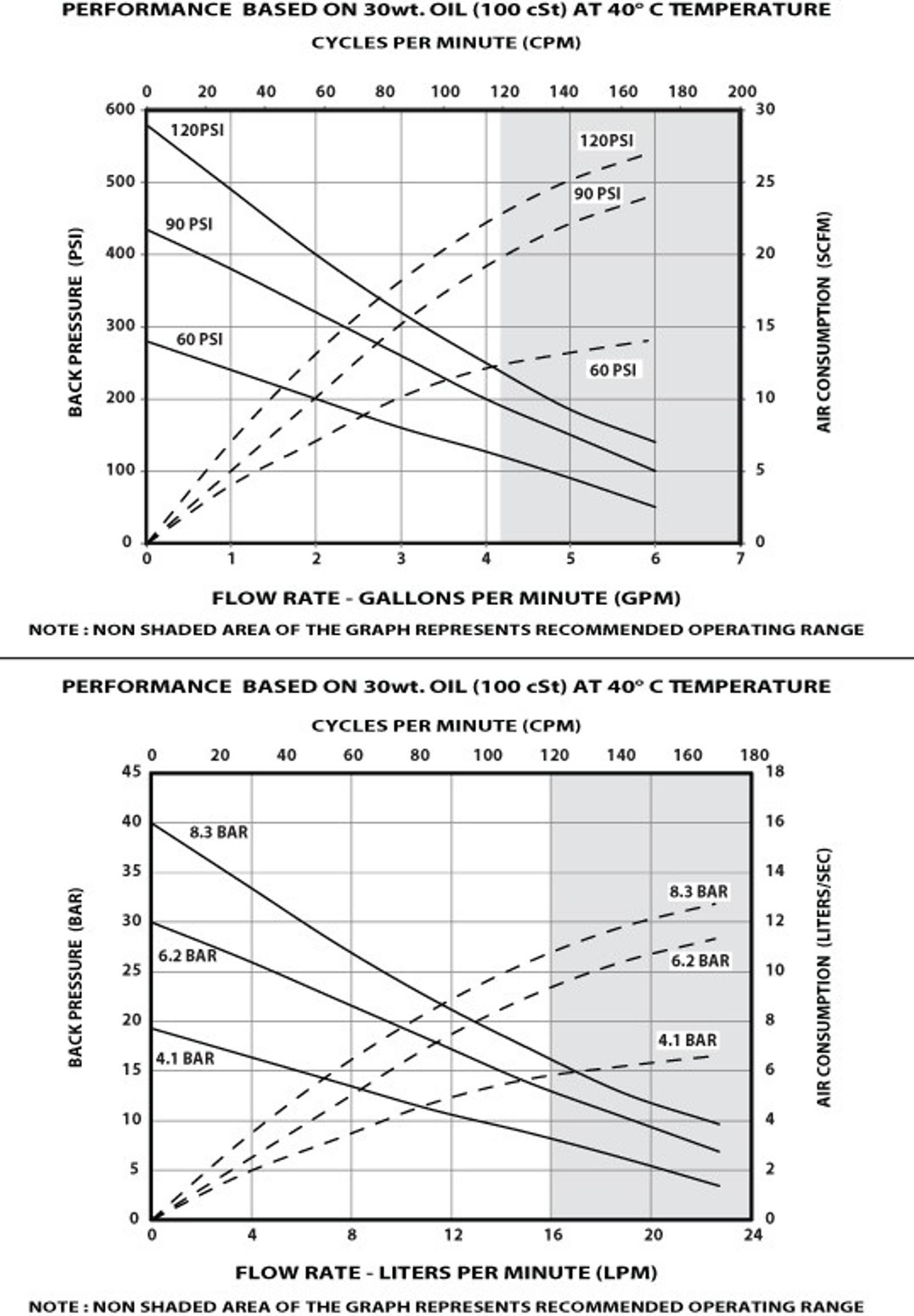

NM2304A Piston Pumps Flow Rate
piston pump NM2304B dimensions

Modell Nr.

Lufteingangsdruckbereich psi (bar)

Flüssigkeitsdruckbereich psi (bar)

Durchfluss bei 60 Zyklen pro Minute gpm (L/min)

Verdrängung pro Zyklus

Material der Unterpumpe

Werkstoff des Kolbens

Druckluftmotoren

Druckluftmotor-Reparatursatz

Unteres Pumpenende Serie

Reparatursatz für Unterpumpe

NP304R01-1-B

0 - 150(0 - 10.3)

0 - 600(0 - 41.4)

2.1(8.0)

8.2(134.3)

Unlegierter Stahl

Unlegierter Stahl

66913

637316

67151-A-C11

637228

NP304R01-2-B

0 - 150(0 - 10.3)

0 - 600(0 - 41.4)

2.1(8.0)

8.2(134.3)

Unlegierter Stahl

Unlegierter Stahl

66913

637316

67151-A-311

637176
