AF0402Mシリーズ4ボールピストンポンプ

  • 2:1の比率
  • 最大流量:21.3 GPM (80.6 LPM)
  • 最大液圧:312 psi

単に万能

4ボールピストンポンプ&パッケージは、用途に応じて最大32.8 gpm (124.0 L/min)の吐出量で、最大12,500 cPsまでの低粘度および中粘度の液体を大量に移送するように設計されています。


4ボールの利点

移送と供給 4ボールポンプは、大きな容器の充填や空にかかる時間を最小限にするために、大量の液体を移送するように設計されています。高流量は、ダブルアクションポンプ(アップストロークとダウンストロークで材料を吸引)の結果であり、塗料、化学薬品、ワニス、エナメル、ラッカー、その他の低粘度から中粘度の液体の大規模移送に最適です。

もう一つの一般的な用途は、液体を元の容器から使用箇所まで循環させ、また戻すことである。


4ボールの素材の利点:

  • 腐食性物質:AROの4ボールロワーエンドは、水性材料との流体適合性を最大限に高めるため、ステンレス鋼で構成されています。
  • 研磨材:プランジャーロッドとシリンダーチューブに施されたセラミックコーティングは、ARO 4ボールポンプに標準装備されており、研磨性の高い材料から保護し、これらの部品の耐用年数を2倍まで延ばします。

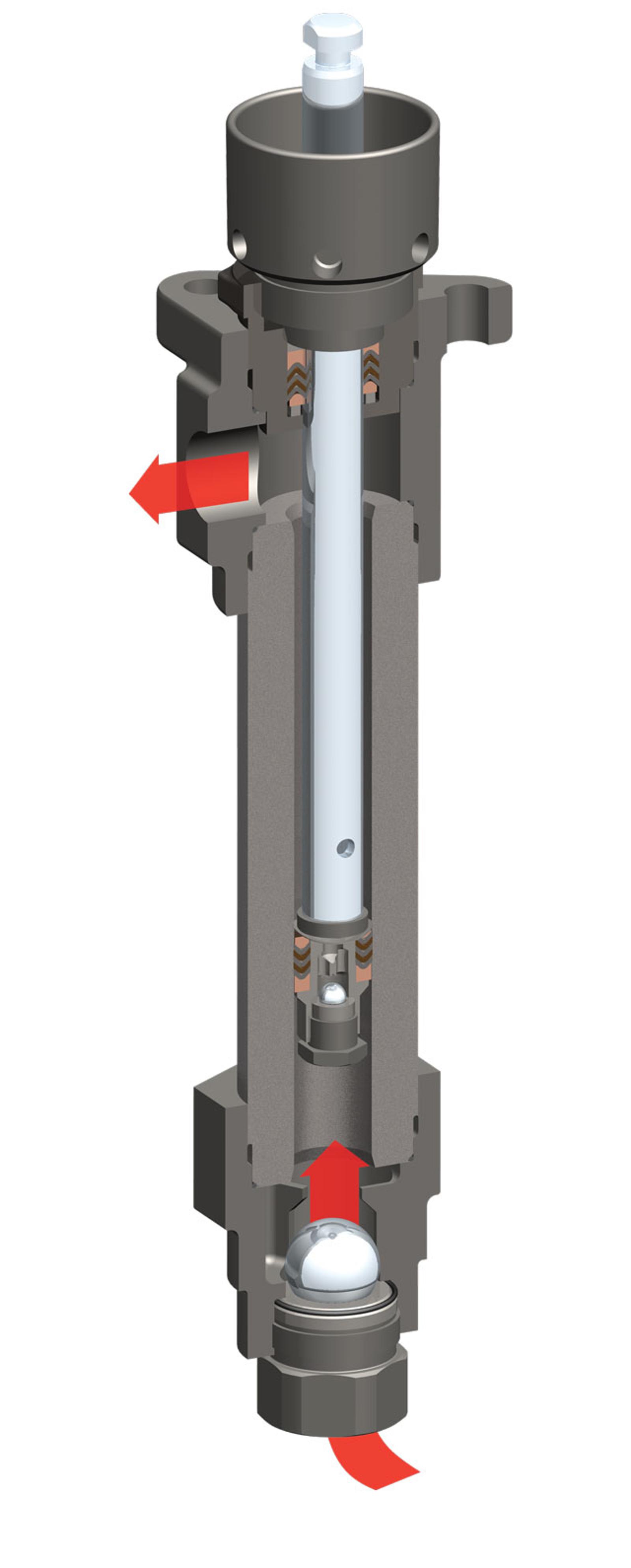

AF0402M ピストンポンプの流れ方向

ポンプモデル

下部ポンプ材料

プランジャー材質

油圧モーター

ストローク

油圧インレット

油圧リターン

下ポンプモデル

マットインレット

マットアウトレット

重量ポンド(kg)

650950-X4B

304ステンレススチール

17-4ステンレス鋼*。

67147-B

5.7 (144)

3/8インチNPT(F)

1/2インチNPT(F)

67201-X4B

1~12インチNPT(F)2インチNPT(M)

1" NPT(F)

72 (32.7)

比率

0.2 :1

油圧インレット圧力範囲 psi (bar)

50 - 1

液体圧力範囲 psi (bar)

10 - 278 (0.6 - 19.2)

最大サイクル/分

500

排気量/サイクル立方インチ(cm3)

103.6 (1

サイクル/ガル(L)

2.2 (0.5)

50サイクルでの流量 gpm (L/min)

22.4 (84.9)

最大油圧温度限界

130˚ F(54˚ C)

A* in (mm)

45.27 (1149.76)

B in (mm)

21.99 (558.62)

C in (mm)

19.54 (496.32)

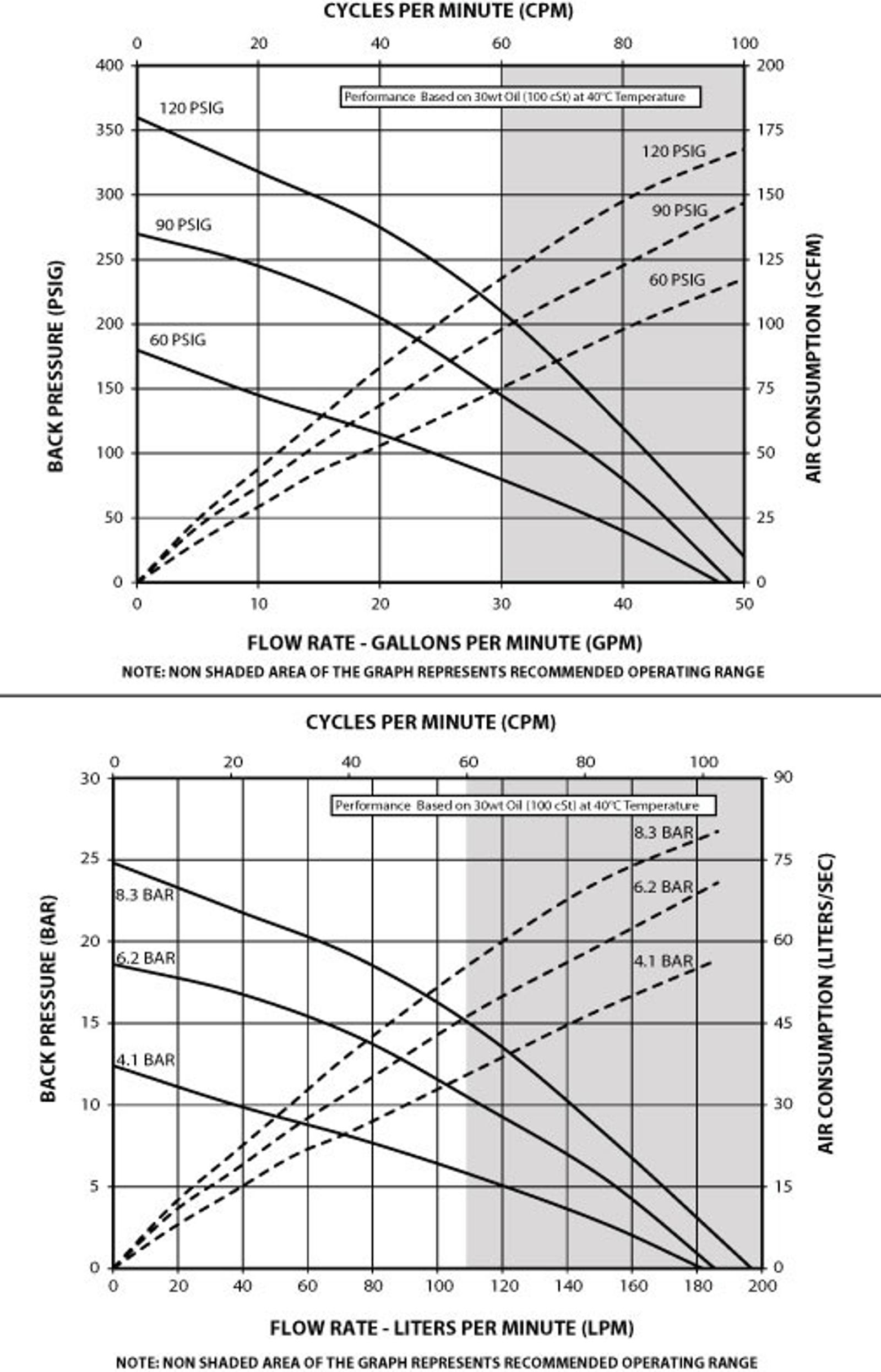

AF0402M ピストンポンプ流量

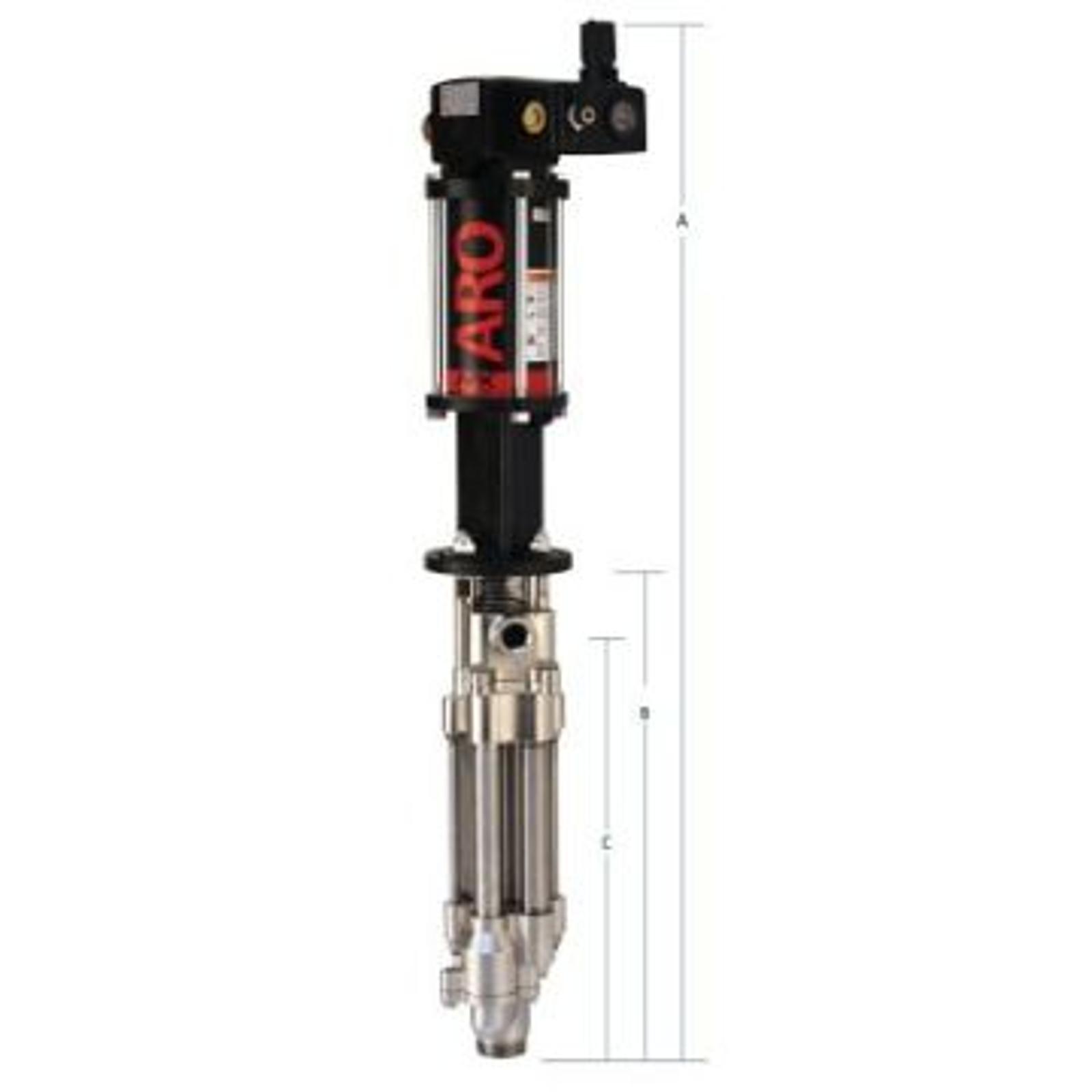

ピストンポンプ AF0813の寸法図
