AF0409C 시리즈 2-볼 피스톤 펌프

9:1 비율
최대 유량: 2.8GPM(10.5LPM)
최대 유체 압력: 1,350psi

사용 가능한 모델

펌프 모델**	하부 펌프 재질	컨테이너 적합성	플런저 재질	상단 포장	하단 포장	하부 펌프 모델	펌프 서비스
AF0409C11FF22	316 스테인리스강	5 갤런	316 스테인리스강	UHMW-PE	UHMW-PE	1875C11FF22	K18755C11FF20
AF0409C11FF29	316 스테인리스강	5 갤런	스테인리스강	세라믹 코팅	UHMW-PE	UHMW-PE	1875C11FF29
AF0409C11SS22	316 스테인리스강	5 갤런	316 스테인리스강	세라믹 코팅 튜브	버진 PTFE	버진 PTFE	1875C11SS22
AF0409C11VF2E	316 스테인리스강	5 갤런	316 스테인리스강	세라믹 코팅 튜브	바이턴	UHMW-PE	1875C11VF2E
AF0409C11VF29	316 스테인리스강	5 갤런	스테인리스강	세라믹 코팅	바이턴	UHMW-PE	1875C11VF29
AF0409C51SS22	316 스테인리스강	55 갤런	316 스테인리스강	버진 PTFE	버진 PTFE	1875C51SS22	K18755C11SS20

**볼 밸브 조절기의 경우 모델 번호에 "-1"을 추가합니다

간편한 활용성

2볼 펌프는 ARO® 라인에서 가장 다재다능한 제품 중 하나입니다. 이 제품은 간단한 이송부터 최대 100,000cP(센티포이즈)의 저점도 및 중간점도 재료 압출까지 최대 18.1gpm(68.6L/min)의 유체 공급으로 처리할 수 있습니다.

2볼의 애플리케이션 이점:

스프레이: 2볼 펌프는 일관되고 효율적인 코팅 응용 분야에 필요한 일정한 유량과 압력을 제공합니다
이송 및 공급: 모델에 따라 일부 2볼 펌프는 최대 18.1 gpm의 유량을 달성하여 신뢰할 수 있는 결과를 제공합니다
압출: 2볼 펌프는 저중점도 압출을 처리할 수 있는 압력을 생성합니다
윤활: ARO® 2볼 펌프는 경유 및 그리스 윤활제를 이동시키는 데 필요한 유량과 압력을 제공합니다
고압 세척: ARO® 워시펌프 패키지는 휴대가 가능하며 산업용 세척 응용 분야에 적합한 옵션을 제공합니다

2볼의 재료적 장점:

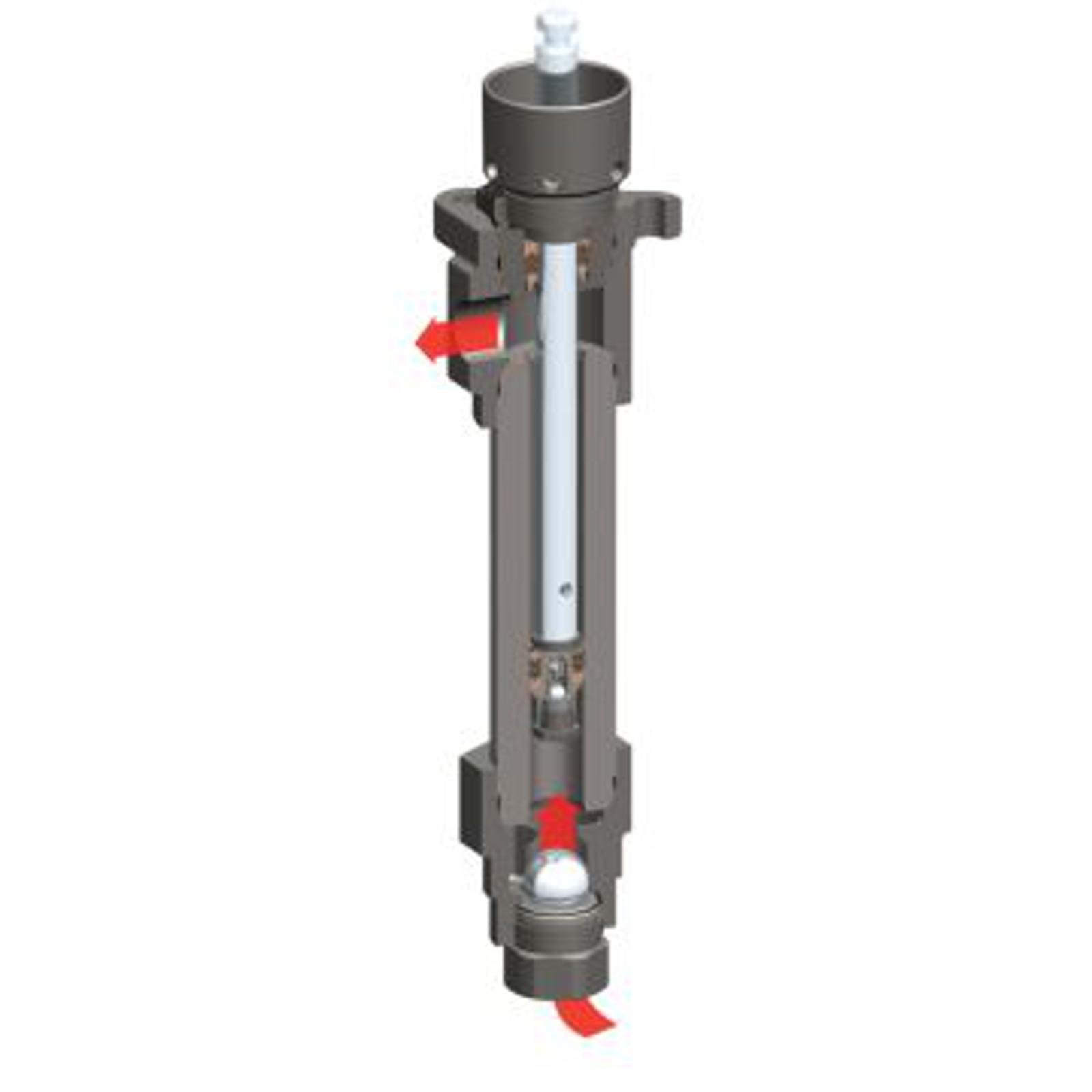

전단에 민감한 재료: ARO® 2볼 펌프는 다른 유사한 펌프 기술과 비교할 때 마찰점을 최소화하여 유체 전단을 방지합니다
연마성 및 고체성 소재: ARO 2볼 펌프는 마찰 지점을 최소화하고 유체 일관성을 유지하기 위해 부드러운 통로를 허용합니다
세라믹 코팅 옵션은 페인트 및 유리로 채워진 실러와 같이 마모성이 높은 유체에 대해 더욱 강력한 보호 기능을 제공합니다

사양

비율	91
스트로크	4"(10.2cm)
재료 출구	1-1/4" NPT(F)
재료 출구	3/4" NPT(F)
공기 입구(암)	1/2" NPT(F)
공기 흡입구 압력 범위 psi(bar)	0 - 150 (0 - 10.3)
유체 압력 범위 psi(bar)	0 -1350 (0 - 93.1)
최대 사이클/분	60.0
변위/사이클 큐인치(cm3)	11.0 (180.2)
사이클/갤(L)	21 (5.5)

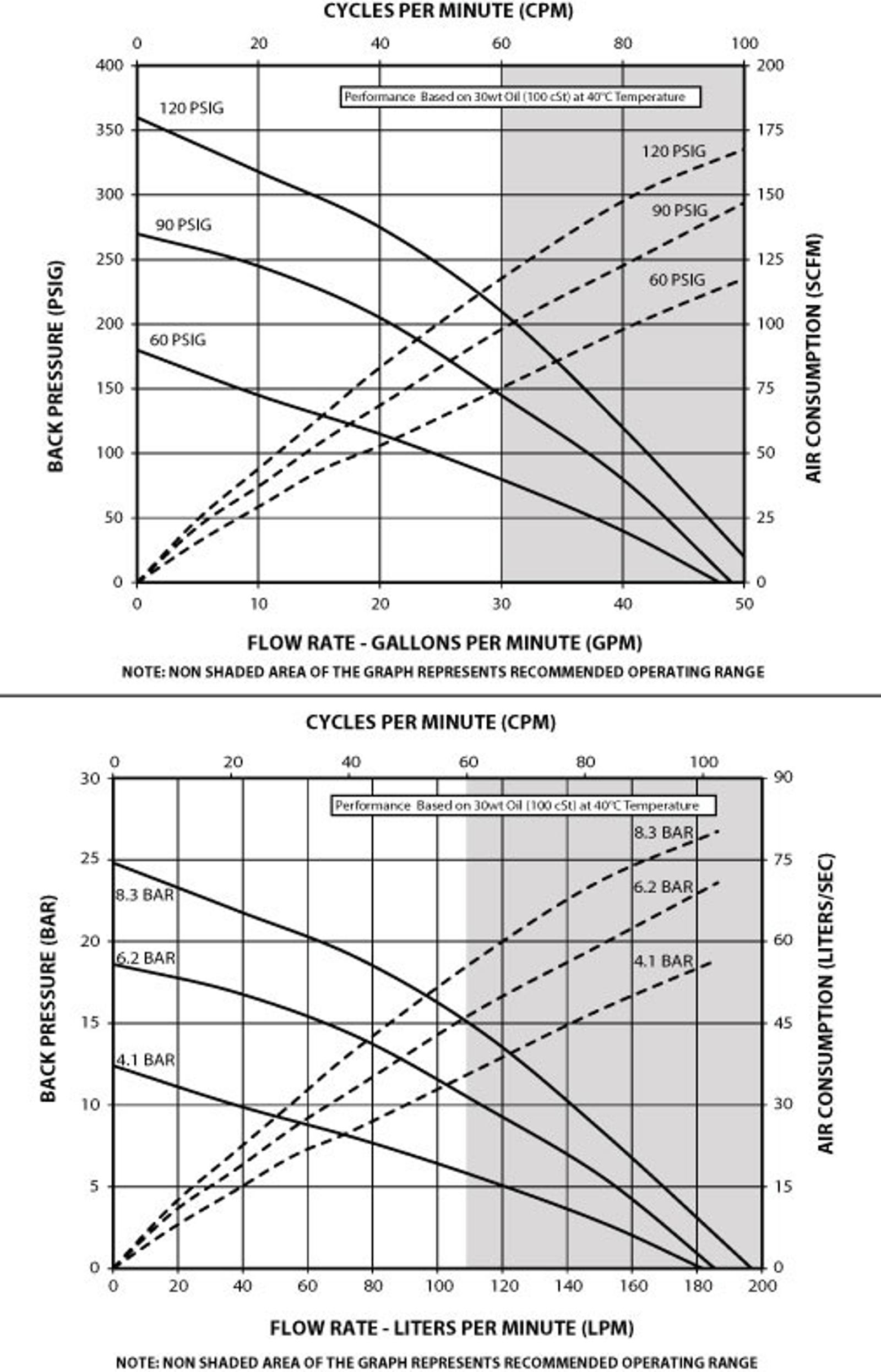

유량 @ 60 사이클 gpm(L/min)	2.9 (10.8)
소음 수준 @ 60psi dBA	89.2
무게* 파운드(kg)	5갤런 - 35(15.9)55갤런 - 45(20.4)

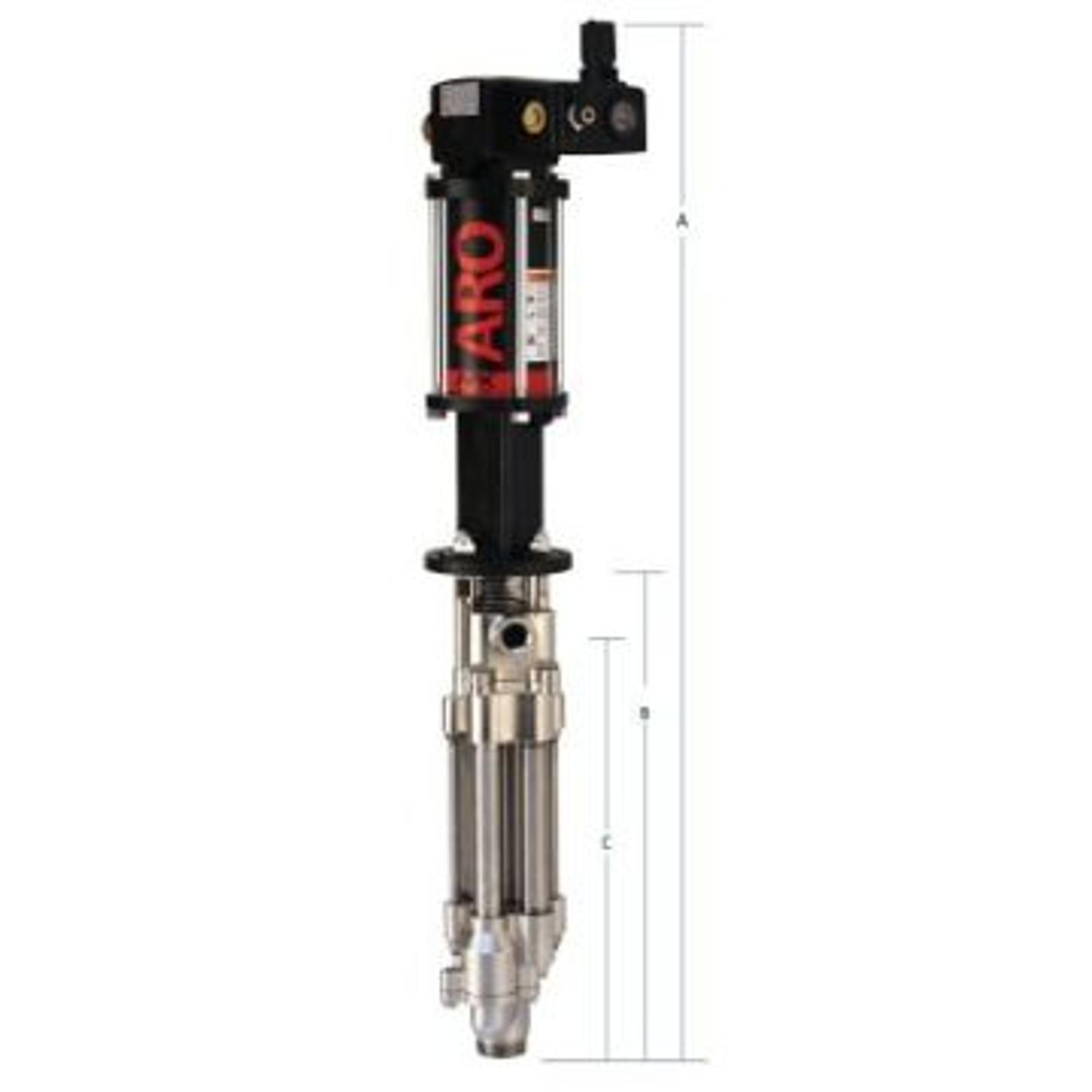

치수 - 5갤런 단위

A* in(mm)	34.12 (866.55)
B in(mm)	17.78 (451.7)
C in(mm)	11(279.4)

치수 - 55갤런 단위

A* in(mm)	57.46 (1459.48)
B in(mm)	41.12 (1044.55)
C in(mm)	34.34 (872.34)

*볼 밸브 레귤레이터가 없는 모델의 경우 2.08인치(52.83mm)를 뺍니다

리프트가 있는 드럼 커버 교반기55 갤런

모델 번호	패키지 유형	펌프 모델	리프트 모델	드럼 커버	소재 호스
AL0409C51FF22002	드럼 커버 및 아짓테이터 리프트	AF0409C51FF22	640067	66197	623600-10

권장 액세서리

압출 건
651533 저점도 유체용 1/4" NPS(M) 입구
641523-1습식 부품은 PTFE 패킹이 있는 300 시리즈 SS입니다

압출 건 노즐 키트
66541-6 오리피스 .063"(1.63 mm), 66541-9 오리피스 .093"(2.36 mm),
66541-2오리피스 .125"(3.17 mm)

회전
636085 직선, 3/8"(M) x 3/8"(F) / 패브릭-네오프렌 / 최대 작동 압력 8,000psi(552bar)

636088 Z-360°, 3/8"(M) x 3/8"(F) / 네오프렌 직물 / 최대 작동 압력 8,000psi(552bar)

75364 직선형, 651533 건 / 1/4"-18 NPTF ~1/4"-18 NPSM /
최대 작동 압력 10,000 psi(690 bar) 사용 가능

재료 필터
1/2" F(2) 입구 1/2" F(1) 출구 /6,000 psi(414 bar) 최대. / 200 미크론
651420-70탄소강용
651422-70 스테인리스강용

3/8" 유체 압력 레귤레이터
651780-A3A-B 정격 400 - 1,250psi(28 - 86bar) /
최대 3,000psi(207bar) 입구/스테인리스강
651780-B1A-B 정격 400 - 1,250psi(28 - 86bar) /
최대 3,000psi(207bar). 흡입구/탄소강
651780-B1B-B 규제 1,000 - 3,000psi(69 - 345bar) /
최대 6,000psi(414bar) 흡입구/탄소강
651780-B3R-B 규제 400 - 5,000psi(28 - 345bar) /
최대 6,000psi(414bar) 흡입구/스테인리스강
