폐수 처리 탈수를 위한 전기 다이어프램 펌프 사례 연구

EVO 시리즈™ 전기 다이어프램 펌프 는 상업용 청소 산업을 위한 화학 물질 및 기타 장비를 생산하는 제조 시설에 설치되었습니다.

이 시설에서 제조되는 제품에는 식기 세척 세제, 손 세정제, 살균제, 소독제, 바닥 세정제, 스트리퍼, 마감제, 석재, 타일 및 그라우트용 실러, 탈지제, 유리 세정제, 세탁 세제 및 기타 화학 제품 및 장비 등이 있습니다.

대형 상업용 청소 제품 제조업체는 폐수 배출 펌프에 다음과 같은 기능이 필요했습니다:

다양한 수압에서 일정한 유량을 유지하는 기능
다양한 속도에서 일정한 작동
도시 하수도 시스템으로 폐수의 정확한 계량
시스템 요구 사항에 따라 신속하게 유량을 증가시켜 대량의 폐수를 배출할 수 있는 기능

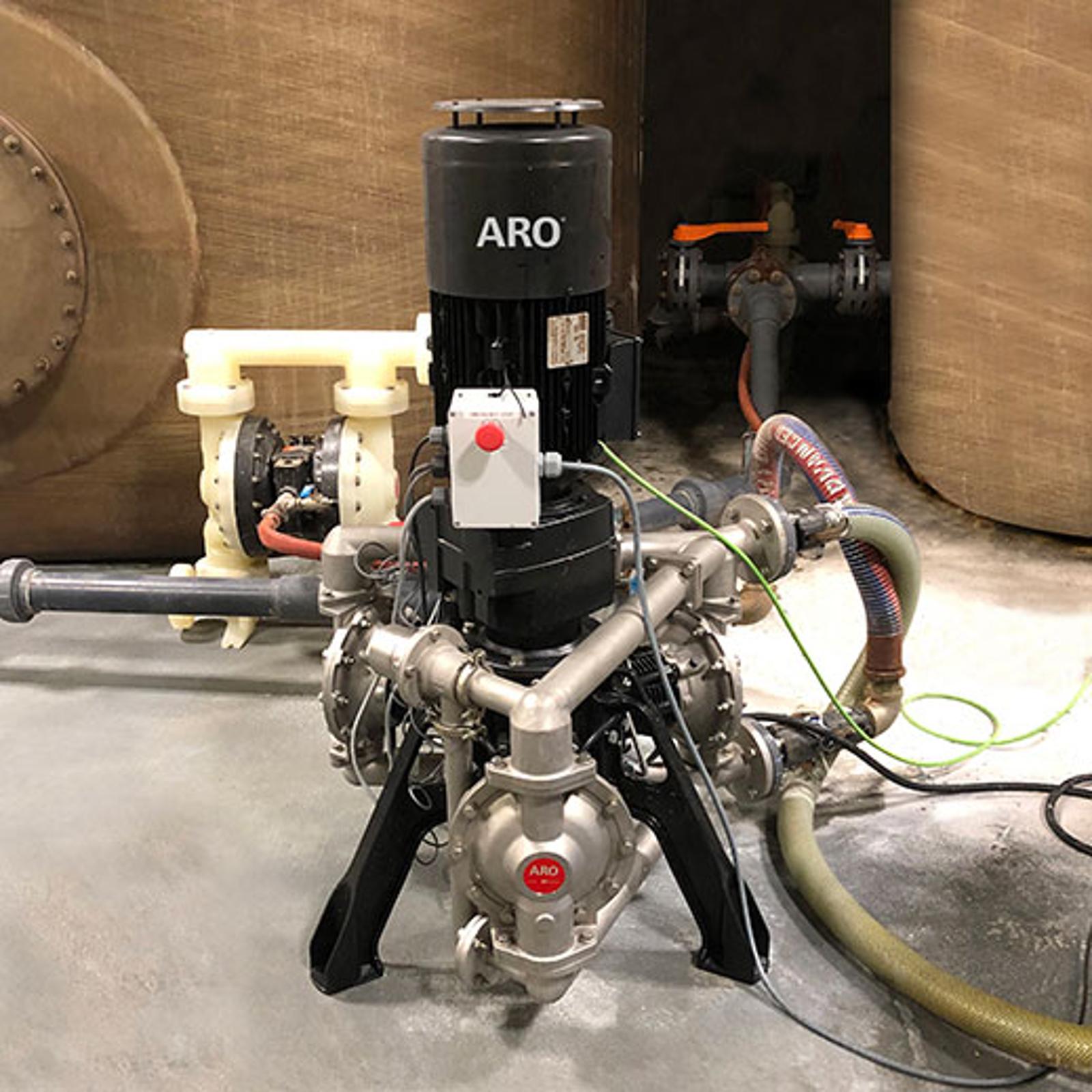

EVO 시리즈™ 전기 다이어프램 펌프( )는 다양한 압력으로 여과 시스템을 통해 정확한 양의 폐수를 밀어내기 위해 설치되었습니다. 펌프는 지자체에서 지정한 허용 유량에 따라 정확한 양의 처리된 폐수를 배출합니다. 이 펌프는 처리 공정에서 필요한 경우 대량의 폐수를 배출할 수 있는 '스프린트' 기능을 제공합니다.

작동 조건

운영 시간: 1,600

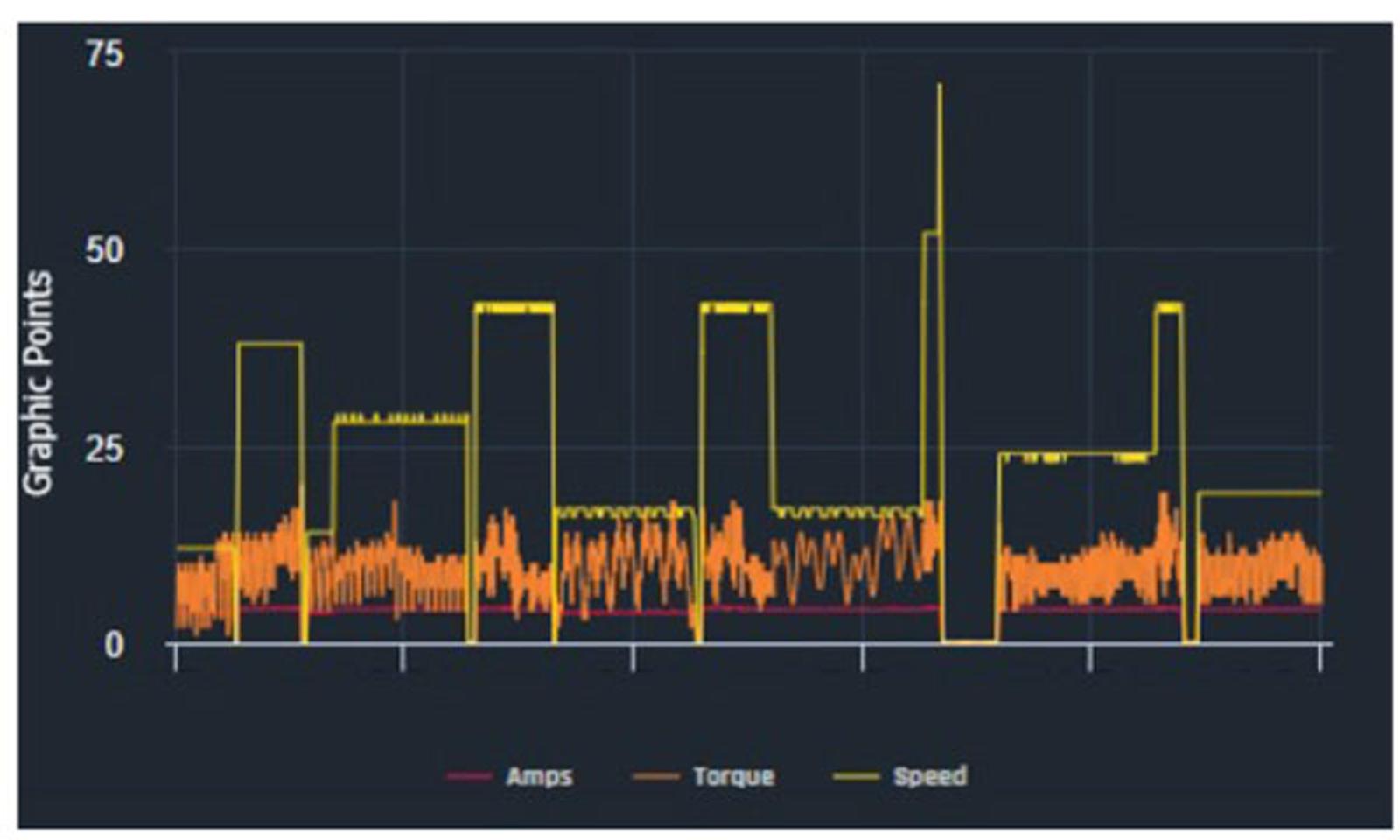

평균 속도: 40 펌프 rpm/4.2 rad/s(17Hz)

평균 토크: 평균 10% 달성, 최대 26% 피크

전류 흐름: 평균 3.6암페어, 최대 5.4암페어 달성

평균 압력: 16.9psi(1.1bar)

평균 유량: 30g/pm(113.6l/min)

기술 데이터 규격

• 입구 구성: 2" 호스, 수직 6피트(1,8m), 30피트(9.1m) 호스
• 배출구 구성: 2" 호스, 30피트(9,1m), 배관 일부가 지상에 있는 여과 장치로 침수됨
• 유량: 낮에는 30g/pm(113.6리터/분), 저녁에는 6.8g/pm(25.7리터/분)
• 듀티 사이클: 연속 듀티

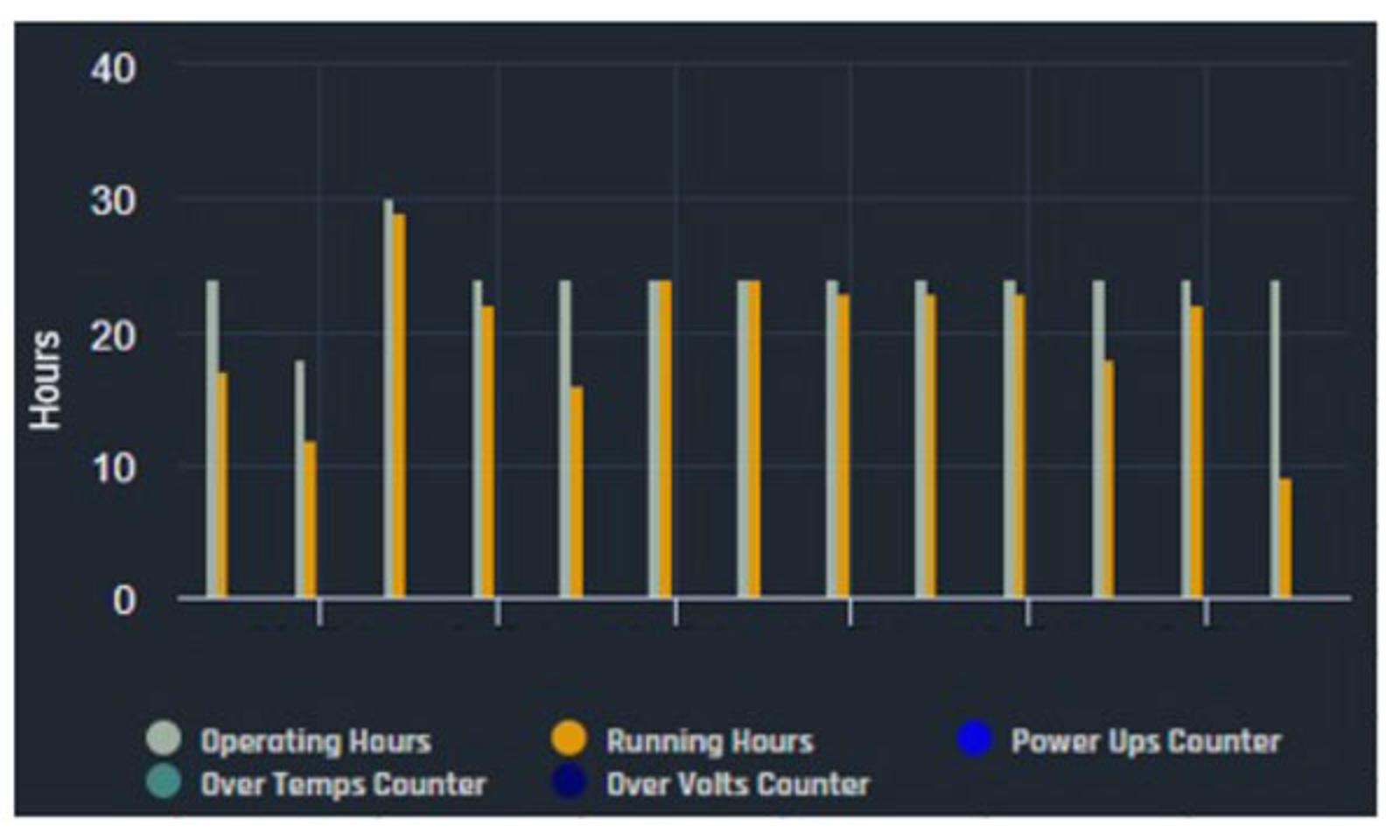

듀티 사이클 비율은 60%이며, VFD에 전원이 공급된다고 가정할 때 평균 작업 시간은 14~16시간입니다.

기술적 관찰사항

• 간편한 설치: Smart ARO® 설치(SAS) 소프트웨어로 펌프를 쉽고 빠르게 설정할 수 있습니다
• 저부하 또는 고부하 조건에서 원활한 작동
• 작동 중 현저한 소음 감소
• 마모 부품(볼, 시트 및 다이어프램)의 보존성이 우수하며 다이어프램 수명이 크게 증가했습니다
• 설치 이후 기계적 또는 전기적 문제가 발생하지 않았으며 마모 부품 고장이 발생하지 않았습니다
• 하루 종일 추가 수정 없이 쉽고 빠르게 매일 시작할 수 있습니다

고객의 평가

"이 펌프는 조용합니다! 가끔씩 체크볼이 흔들리는 것 외에는 작동하는 것을 알아차리지 못합니다. 이전에 설치한 양변위 펌프보다 훨씬 조용합니다."

"펌프가 잘 작동합니다 - 1,500시간이 넘는 런타임 동안 아직 손댈 필요가 없었습니다."

 "이전에 설치한 용적형 펌프와 비교하여 에너지 절 감량( )을 계산해 보니 정말 기대가 됩니다."

"우리가 발견한 한 가지는 이전 펌프에 비해 낮은 맥동으로 인해 폐수 생산량이 크게 감소했다는 것입니다. 맥박수가 높을수록 계량기의 수치가 높아져 배출할 수 있는 폐수의 양이 제한됩니다.EVO 시리즈 펌프의 최소한의 맥동으로 많은 비용을 절감했습니다!"
