Czym są elektryczne pompy membranowe?

Jaka jest największa różnica między elektrycznymi i pneumatycznymi pompami membranowymi  Jak działają pompy membranowe? Ich źródło zasilania. Elektryczne pompy membranowe wykorzystują energię elektryczną, natomiast pneumatyczne pompy membranowe (pompy AOD) zasilane są sprężonym powietrzem. Przełączając się na elektryczną pompę membranową, użytkownicy mogą zaoszczędzić do 80% na kosztach operacyjnych i oszczędności energii. Elektryczne pompy membranowe, znane również jako bezuszczelkowe pompy procesowe, są wykorzystywane do wydajnego i niezawodnego przenoszenia płynów.

W zależności od technologii, elektryczne pompy membranowe mogą przenosić ciecze o niskiej, średniej lub wysokiej lepkości, a także ciecze z zawieszonymi ciałami stałymi. Mogą obsługiwać wiele agresywnych chemikaliów, takich jak kwasy, dzięki szerokiej gamie materiałów konstrukcyjnych korpusu (polipropylen, stal nierdzewna, aluminium itp.) i membran (santopren, PTFE itp.)

Elektryczna pompa membranowa może mieć dwie lub trzy komory membranowe. ARO oferuje obie technologie, z EVO Series™ 200 (elektryczne pompy z podwójną membraną) i EVO Series™ 300 (elektryczne pompy procesowe z potrójną membraną). ARO EVO Series™ 300 jest wiodącą w branży elektryczną membranową pompą procesową i 2023 Pump Industry Awards' Product of the Year.



"W 100% elektryczny napęd zapewniający wydajność energetyczną: bez konieczności stosowania sprężonego powietrza. Eliminuje to kosztowne sprężone powietrze, zwiększając oszczędności i znacznie zmniejszając zużycie energii".



Jak działają elektryczne pompy membranowe?

Pompy te działają w oparciu o liniowy ruch w przód i w tył za pośrednictwem wału korbowego. Powoduje to zasysanie i odprowadzanie płynu. Przyjrzyjmy się mechanizmowi ich działania:

  • Suw ssania: Membrana odsuwa się od komory pompy, tworząc obszar niskiego ciśnienia. Powoduje to zasysanie płynu do pompy przez zawór wlotowy, wypełniając komorę.
  • Skok rozładowania: Gdy membrana powraca do swojego pierwotnego położenia, ściska płyn w komorze, zwiększając ciśnienie. Następnie wypycha płyn przez zawór wylotowy do rury wylotowej lub odprowadzającej.
  • Zawory: Wykorzystują kulowe zawory zwrotne do sterowania kierunkiem przepływu. Zawór wlotowy umożliwia dopływ płynu do pompy podczas suwu ssania. Zawór wylotowy zapewnia jednokierunkowy przepływ podczas suwu wylotowego.

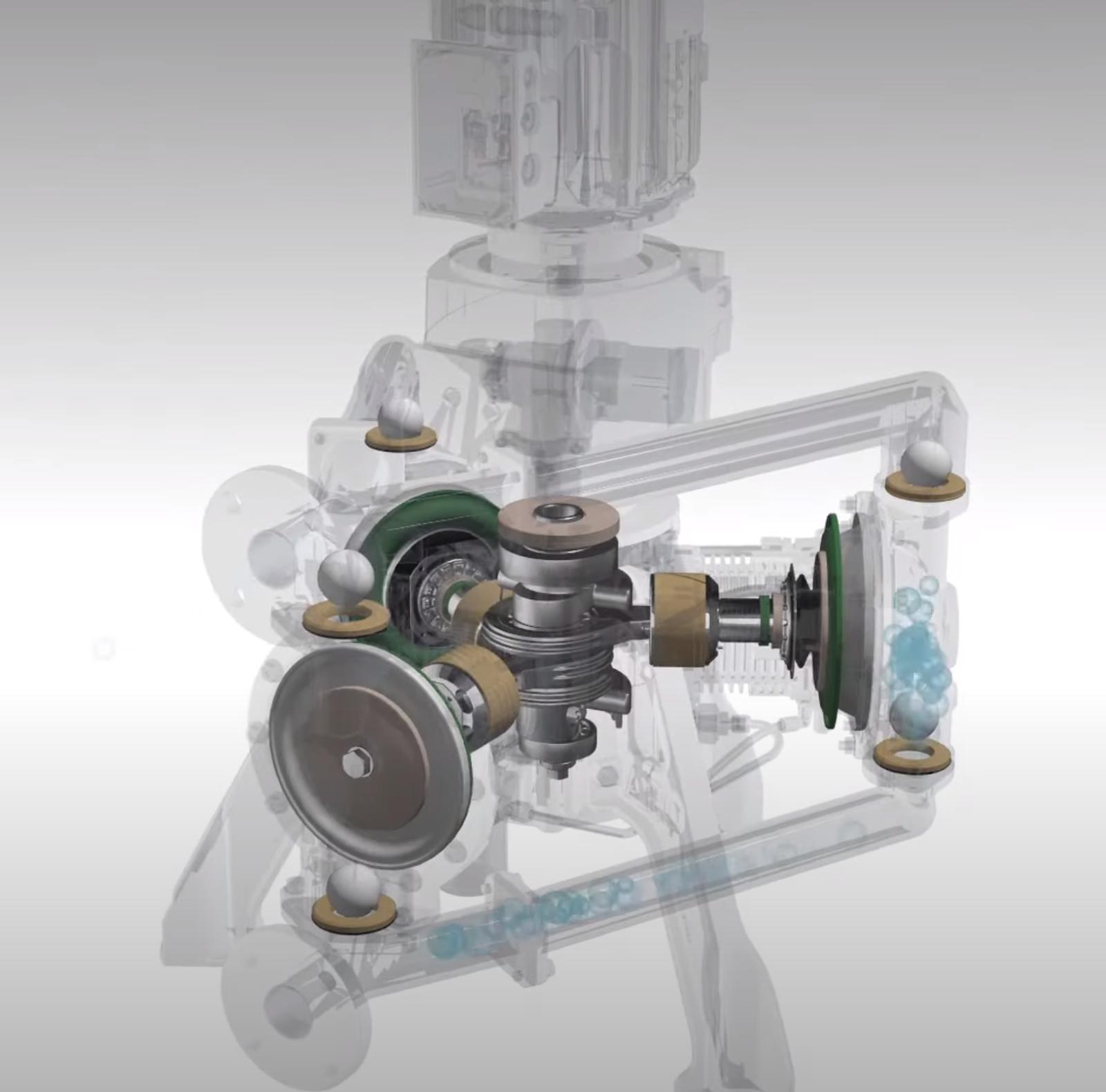

pasted image 0

Silnik elektryczny i VFD: Silnik elektryczny napędza wał korbowy pompy. Zasilanie zależy od konstrukcji i technologii. Elektryczne membranowe pompy procesowe EVO Series™ 300 firmy ARO oferują następujące opcje napięcia i częstotliwości: 3-fazowa podwójna częstotliwość 50/60Hz z 200-240V, 380-500V lub 525-600V.

Elektryczne pompy membranowe ARO EVO serii 200 są dostępne z trzema różnymi kombinacjami przekładni/silnika, w zależności od wymagań aplikacji. Nie zawierają one VFD, ale są kompatybilne z lokalnymi systemami sterowania.

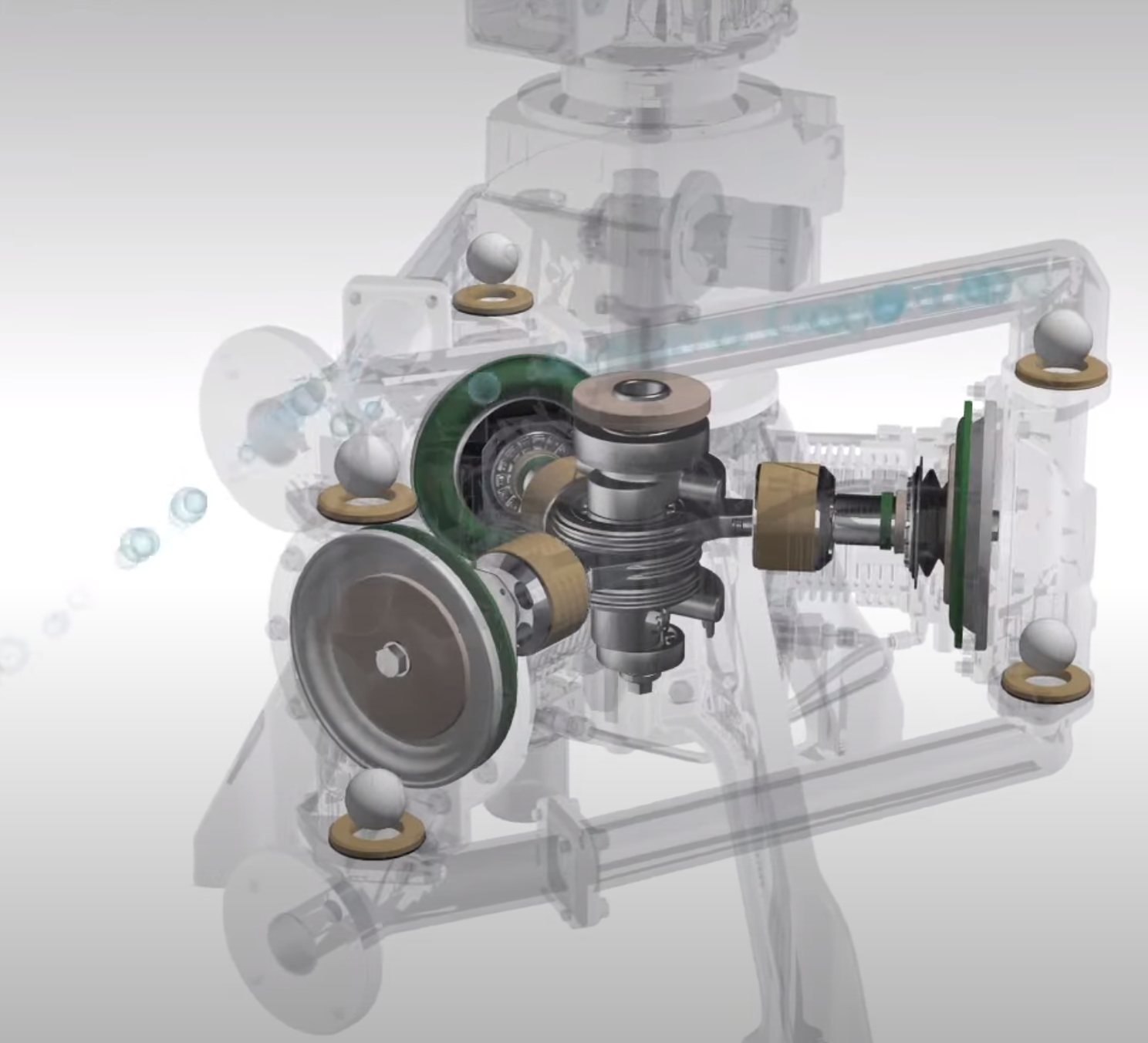

electric-diaphragm-pumps

Do czego służą elektryczne pompy membranowe?

Elektryczne pompy membranowe mają szeroki zakres zastosowań:

  1. Transfer chemikaliów: bezszwowa konstrukcja pompy jest idealna do bezpiecznego przenoszenia chemikaliów i precyzyjnego transferu płynów.
  2. Farby i tusze: zapewnia wysokiej jakości wykończenie farb, lakierów i powłok dzięki zdolności pompy do zapewnienia stałego natężenia przepływu tych lepkich cieczy. 3-komorowa konstrukcja EVO Series™ 300 pompuje materiał bez ścinania i pulsacji, w porównaniu z tradycyjnymi konstrukcjami 2-komorowymi.
  3. Cardboard, Pulp and Paper: te pompy zapewniają najwyższą niezawodność i wydajność rozwiązania dla pompowania kleju skrobiowego. Bezuszczelkowa konstrukcja eliminuje wycieki i straty produktu. Funkcje sterowania pozwalają pompie na dostarczanie dokładnego przepływu i ciśnienia w celu zaspokojenia zapotrzebowania. 3-komorowa elektryczna pompa membranowa zapewnia dłuższe okresy między rutynową konserwacją i niską pulsację.
  4. Produkcja akumulatorów litowo-jonowych: Pompy te mogą obsługiwać materiały ścierne i proszki. Dzięki temu doskonale sprawdzają się w zastosowaniach związanych z sadzą i szlamem, gdzie trwałość i niezawodność mają kluczowe znaczenie.
  5. Ścieki przemysłowe: jest w stanie pompować płyny z węglem aktywnym, utrzymując stałą pracę przy wielu prędkościach. Funkcje sterowania pozwalają pompom na szybkie zwiększenie przepływu w celu odprowadzenia dużych ilości ścieków w zależności od wymagań.
  6. Budownictwo Ścieki: napełnianie prasy filtracyjnej jest powszechnym zastosowaniem elektrycznych pomp membranowych, używanych w różnych gałęziach przemysłu, takich jak produkcja ceramiki lub produkcja materiałów budowlanych. Utrzymując wystarczające ciśnienie w głowicy, odpowiednio osuszają i kontrolują pożądaną gęstość filtrowanego materiału. Sterowanie ograniczeniem momentu obrotowego elektrycznej pompy membranowej pozwala na zwiększenie natężenia przepływu i zapewnienie maksymalnego napełnienia prasy filtracyjnej, lepiej niż konwencjonalne pompy tej samej wielkości. Funkcje sterowania pompą umożliwiają użytkownikom sterowanie pompą z poziomu interfejsu PLC, co pozwala uniknąć obsługi ręcznej.

Jakie są zalety elektrycznych pomp membranowych?

Elektryczne pompy membranowe mają kilka zalet:

  1. Samozasysające: elektryczne pompy membranowe są samozasysające. Zasysają one płyn z niższego poziomu, podnosząc go na wyższą wysokość bez potrzeby stosowania dodatkowego sprzętu do zalewania.
  2. Zdolność do pracy na sucho: zdolność do pracy bez płynu. Ochrona pomp przed uszkodzeniem w przypadku braku płynu lub przerwy w zasilaniu.
  3. Kompatybilny z szeroką gamą płynów: w tym z substancjami żrącymi i ściernymi. Mogą również obsługiwać różne lepkości i temperatury, dzięki czemu nadają się do różnych zastosowań.
  4. Prosta i kompaktowa konstrukcja: dzięki mniejszej liczbie ruchomych części elektryczne pompy membranowe mają prostą konstrukcję, co zwiększa niezawodność i upraszcza instalację, konserwację i naprawy.
  5. Łatwy w transporcie: często lekki i kompaktowy, co pozwala na łatwy transport i możliwość przemieszczania się.

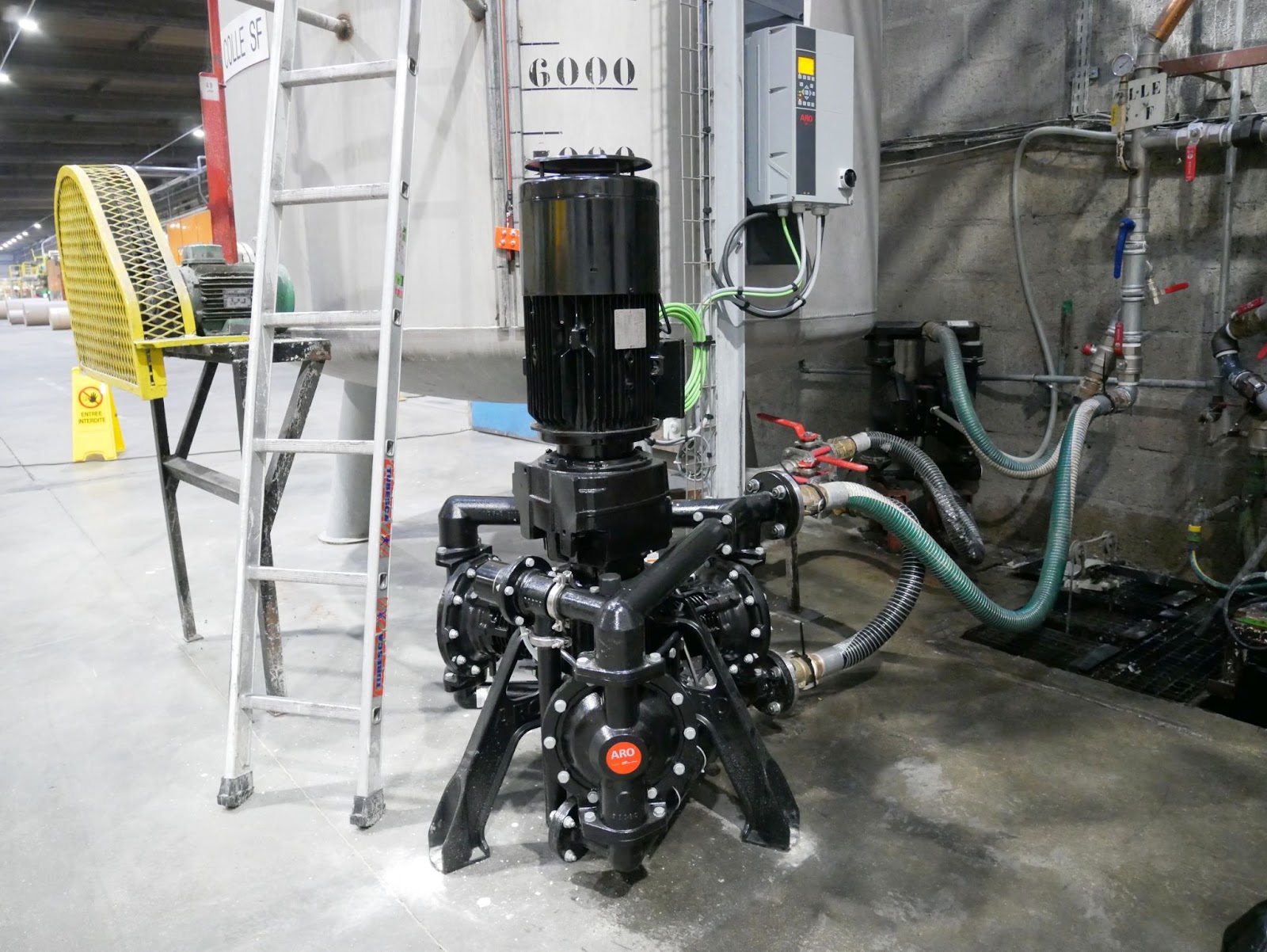

P1140069 EVO Series for Starch Glue in Cardboard Packaging Applications

Jak zainstalować i zaprogramować elektryczną pompę membranową EVO Series 300?

Potrzebujesz informacji na temat instalacji i programowania elektrycznej potrójnej pompy membranowej EVO Series 300? Zobacz nasze filmy instruktażowe na kanale YouTube  ARO:

Jak naprawić elektryczną pompę membranową?

Rutynowa konserwacja i naprawy mogą być niezbędne do utrzymania optymalnej wydajności. Oto ogólne kroki, które należy wykonać:

  1. Bezpieczeństwo przede wszystkim: Odłącz pompę od źródła zasilania i uwolnij ciśnienie z układu.
  2. Kontrola membrany: Sprawdź membrany pod kątem zużycia, uszkodzeń lub nieszczelności. W razie potrzeby wymień je zgodnie z wytycznymi producenta.
  3. Zawory zwrotne i o-ringi: Sprawdź zawory zwrotne i o-ringi pod kątem zużycia lub uszkodzeń. Wymień wszelkie wadliwe elementy, aby zapewnić prawidłowy przepływ i zapobiec wyciekom.
  4. Silnik i podzespoły elektryczne: Sprawdzić silnik elektryczny i inne podzespoły elektryczne pod kątem usterek lub luźnych połączeń. Zabezpiecz wszystkie połączenia elektryczne i sprawdź działanie silnika.
  5. Testowanie: Ponownie podłącz pompę do źródła zasilania i przetestuj jej działanie. Monitoruj pod kątem wycieków lub nietypowych dźwięków i upewnij się, że pompa działa zgodnie z oczekiwaniami.
  6. W celu naprawy lub konserwacji serii EVO należy zapoznać się z samouczkiem wideo ARO YouTube .

Pamiętaj, aby zapoznać się z wytycznymi producenta i zwrócić się o profesjonalną pomoc w celu bezpiecznego i prawidłowego procesu naprawy.

Elektryczne pompy membranowe to niezawodne i wszechstronne rozwiązania do transferu płynów. Aby znaleźć odpowiedni i utrzymać go we właściwym stanie, ważne jest, aby je zrozumieć. Elektryczne pompy membranowe są jednym z najlepszych rozwiązań w zakresie transferu płynów wśród pomp wyporowych dostępnych obecnie na rynku.
