Druckluftbetriebene Membranpumpen: Ein allgemeiner Überblick

Erfahren Sie mehr über druckluftbetriebene Membranpumpen, ihre Anwendungen und Vorteile.

KontaktAngebot anfordernService, Teile oder Support anfordernEinen Händler finden

Was sind druckluftbetriebene Membranpumpen?

Eine druckluftbetriebene Doppelmembranpumpe ist eine pneumatische Pumpe, die ein Luftventil verwendet, das Druckluft zwischen zwei Seiten der Pumpe hin und her leitet.

Luftbetriebene Membranpumpen können Flüssigkeiten mit niedriger, mittlerer oder hoher Viskosität sowie Flüssigkeiten mit suspendierten Feststoffen fördern. Sie können auch mit vielen aggressiven Chemikalien wie Säuren umgehen, da sie mit einer Vielzahl von Gehäusematerialien und Membranen gebaut werden können.

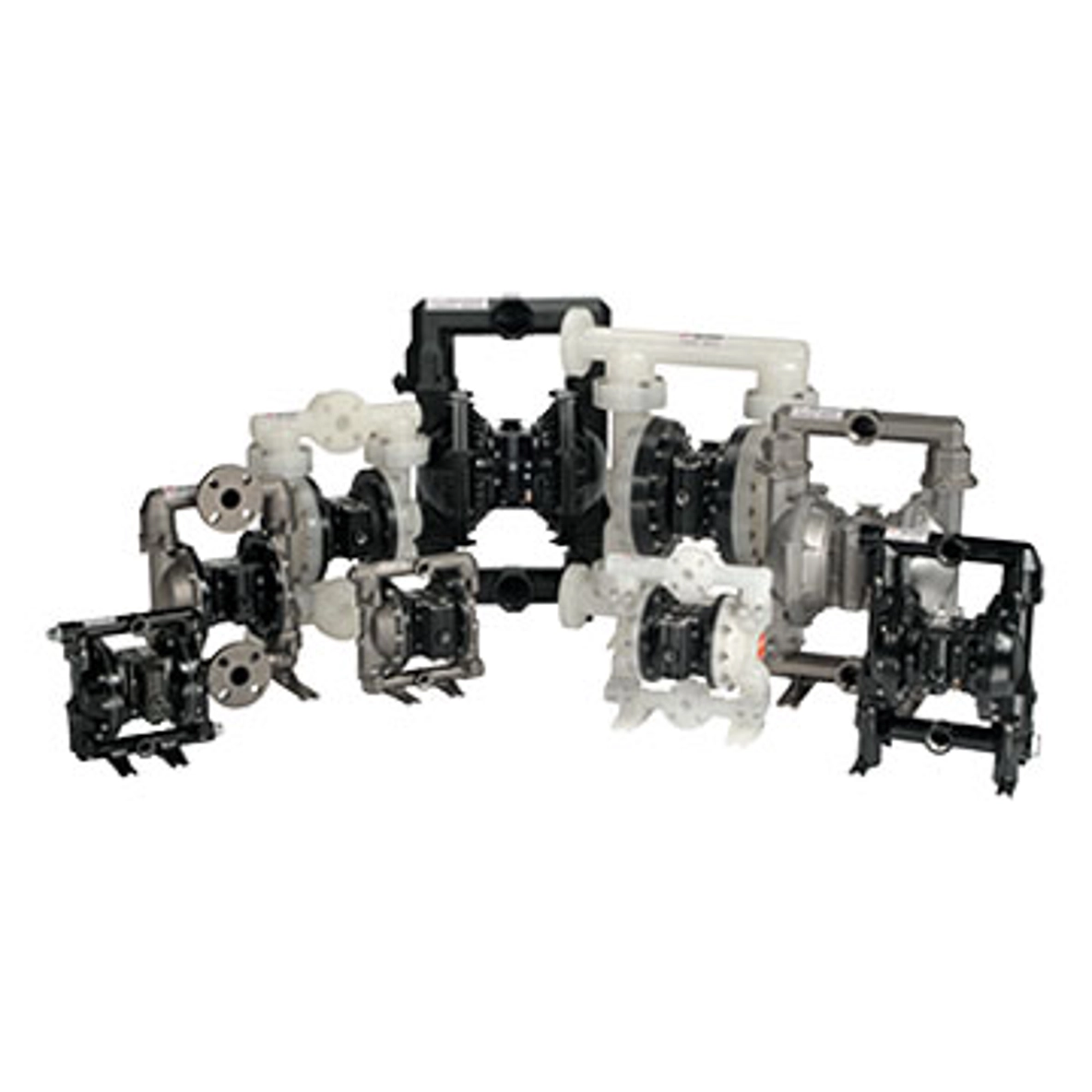

exp-group

Wofür werden Druckluftmembranpumpen eingesetzt?

Als allgemeine Arbeitspferde werden AODD-Pumpen in vielen verschiedenen Anwendungen eingesetzt, darunter:

  • Bergbau - Entwässerung von Über- und Untertagebaustellen und Steinbrüchen, Umfüllen von Schlämmen und Schlick, Umfüllen von Kraftstoff für Fahrzeuge oder schwere Baumaschinen
  • Coatings - Umfüllen, Abgeben und Dosieren von Farbe oder Tinte, Förderpumpe für Spritzpistolen
  • Keramik - keramische Schlicker, Tagestank-Transfer, Füllformen
  • Chemische Verarbeitung - Be- und Entladen von Tankwagen, tragbare Versorgungspumpe, Dosierung von Chemikalien
  • Galvanisieren und Eloxieren - Nachfüllen von Chemikalien in Beschichtungs- oder Metallveredelungstanks, Rühren von Reinigungslösungen, Filtration
  • Zellstoff und Papier - Druckfarben, Klebstoffe, Klebstoffübertragung in großen Mengen
  • Öl und Gas - Filterpresse, Transfer von Schüttgut, Transfer von Absetzbecken
  • Wasser- und Abwasserbehandlung - Umfüllen von Schwebstoffen, Filterpresse, Versorgungspumpe
2 inch polypropylene EXP Series diaphragm pumps used in paint application

Wie funktionieren druckluftbetriebene Membranpumpen?

AODD-Pumpen verwenden zwei flexible Membranen, die an einer gemeinsamen Welle befestigt sind, die sich wiederholt in Hüben vor- und zurückbewegt, um Flüssigkeiten in die und aus der Flüssigkeitskammer der Pumpe zu pumpen. Durch diese Bewegung entsteht ein Unterdruck, der über eine Einlassöffnung Flüssigkeit ansaugt.

Wenn die Membranen anschließend mit Hilfe von Druckluft in die entgegengesetzte Richtung in ihre ursprüngliche Position zurückgeschoben werden, wird die Flüssigkeit über eine Auslassöffnung aus der Produktkammer ausgestoßen. Dieser Zyklus wiederholt sich, während der AODD in Betrieb ist, wodurch die Pumpwirkung entsteht, für die dieses Gerät bekannt ist.



In Abbildung 1 wurde die linke Membran in Richtung der Flüssigkeitskammer gedrückt und hat dabei die Flüssigkeit durch das offene Ventil am oberen Ende der Auslassöffnung verdrängt. Gleichzeitig wird über die rechte Membrane Flüssigkeit in die rechte Kammer gesaugt. Am Ende des Hubes werden die Positionen umgekehrt und der Zyklus wiederholt sich in umgekehrter Richtung, wie in Abbildung 2 dargestellt.

Abbildung 1: Diaphragmen bewegen sich nach links

aodd-function-figure-1

Abbildung 2: Diaphragmen bewegen sich nach rechts

aodd-function-figure-2

Was sind die Vorteile von Druckluftmembranpumpen?

AODD-Pumpen bieten eine Reihe von Vorteilen, und zwar

  • AODD-Pumpen weisen im Vergleich zu mechanisch angetriebenen Pumpen aufgrund des Druckausgleichs durch die Druckluft einen geringeren Verschleiß der Membranen auf. Das bedeutet, dass die AODD-Pumpen über längere Zeiträume ohne Schäden laufen können und auch eine längere Lebensdauer haben.
  • Ihre Konstruktion ermöglicht eine vollständige Trennung von Flüssigkeiten und empfindlichen Bauteilen, was die Häufigkeit von Reparaturen verringert.
  • Sie können abrasive und zähflüssige Schlämme, Aufschlämmungen oder Flüssigkeiten verarbeiten. Durch den sanften Pumpmechanismus der Pumpe sind sie auch für scherempfindliche Flüssigkeiten gut geeignet.
  • Da ihre Arbeitsmechanismen keine Funken erzeugen, eignen sich AODD-Pumpen für den Einsatz in explosionsgefährdeten Bereichen, z. B. wenn brennbare Materialien vorhanden sind.
  • Da die einzigen stationären Dichtungen in AODD-Pumpen zwischen den medienberührten Bauteilen und der Außenseite des Geräts liegen, können Leckagen nur auftreten, wenn eine oder beide Membranen versagen.
ARO air diaphragm pump in use for a national leader in the recycling of silver-bearing x-ray film

Verwendung einer Druckluftmembranpumpe

AODD-Pumpen bieten eine Reihe von Vorteilen und können etwas spezielle Anforderungen an ihre Installation stellen. Die Einhaltung dieser Anweisungen kann helfen, eine Vielzahl von Kosten und Schäden an Ihrer AODD-Pumpe zu vermeiden:

  • Sie müssen auf einer festen Unterlage oder Oberfläche montiert werden, da der Mechanismus der Membranen dieser Pumpe während des Betriebs Vibrationen verursacht. Die Saug- und Druckanschlüsse sollten flexibel sein (z. B. ein Gummischlauch), keine starren Rohre, und mit den zu pumpenden Flüssigkeiten kompatibel sein.
  • Das Ansaugrohr oder der Ansaugschlauch sollte mindestens so groß sein wie die Ansaugöffnung.  Wenn dies nicht beachtet wird, kann es zu einem Pumpenmangel kommen. Außerdem sollte sie so kurz und so nah wie möglich am Versorgungsbehälter sein.
  • Entscheidend ist, dass die Luftzufuhrleitung richtig dimensioniert ist. Die Verwendung einer zu kleinen Luftleitung kann dazu führen, dass die Druckluft verknappt wird. Damit die AODD-Pumpe effektiv arbeiten kann, ist ein angemessener Luftstrom erforderlich.
  • Um den Durchfluss und den Druck der AODD-Pumpen zu regulieren, sollte eine Druckluftregler-Baugruppe in der Luftzufuhrleitung der Pumpe installiert werden, um den eingehenden Luftdruck zu regulieren.

Reparatur einer druckluftbetriebenen Membranpumpe

Im Falle eines Ausfalls Ihrer AODD-Pumpe sollten Sie Folgendes überprüfen:

  • Achten Sie darauf, dass der Lufteinlass nicht zu klein ist.
  • Untersuchen Sie den Schalldämpfer der Pumpe auf Vereisung. AODD-Pumpen sind im Betrieb laut, daher werden häufig Schalldämpfer verwendet. Durch die Luftkompression des Geräts kann die Gesamttemperatur des Schalldämpfers manchmal bis unter den Gefrierpunkt gesenkt werden. In besonders feuchten Umgebungen kann dies zu Eisbildung führen. (Hinweis: Vereisung tritt besonders bei Pumpen von Wettbewerbern auf. Die ARO-Membranpumpen der EXP-Serie sind so konstruiert, dass sie dank unserer patentierten Schnellablassventile, die eishaltige Luft in die Atmosphäre ablassen und so ein Einfrieren verhindern, eisfrei arbeiten)
  • Überprüfen Sie die Einlass- und Auslassleitungen der Pumpe auf eventuelle Verstopfungen, einschließlich abgedichteter oder teilweise abgedichteter Ventile.
  • Prüfen Sie die AODD-Pumpe regelmäßig auf Undichtigkeiten. Tauschen Sie im Rahmen der routinemäßigen Pumpenwartung alle PTFE-O-Ringe aus, da sie anfällig für Leckagen sind.
